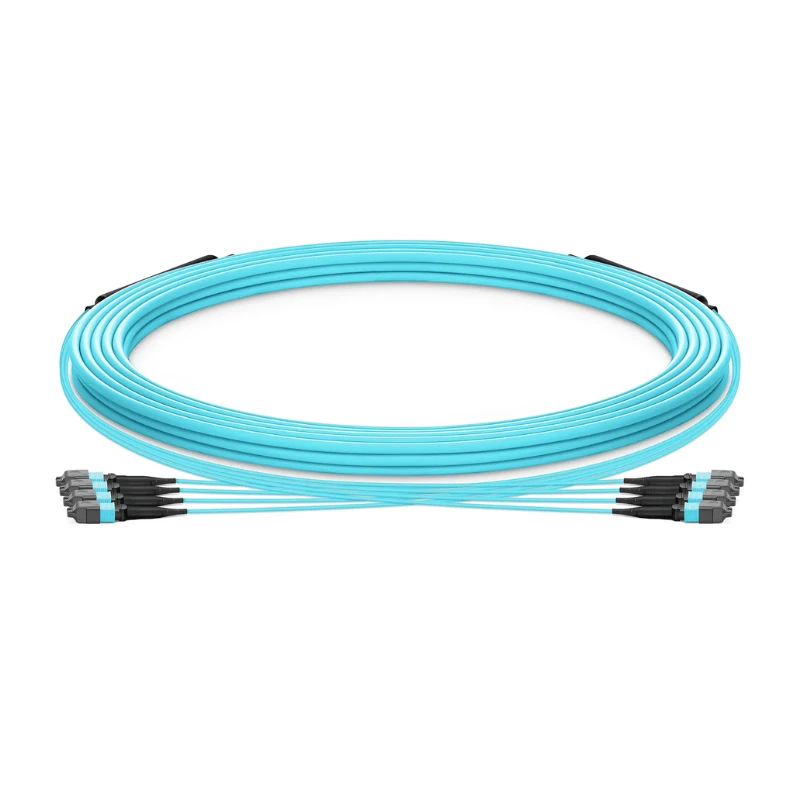

OM3 MPO Multimode Fiber Cable on tehtaalla-päätetty monimuotokuitukokoonpano, joka on rakennettu OM3-optisella kuidulla ja MPO/MTP-monikuituliittimillä.
Tekniset tiedot
|
Parametri |
Erittely |
|
Tuotetyyppi |
OM3 MPO monimuotokuitukaapeli |
|
Kuitutyyppi |
OM3 Multimode Fiber |
|
Kuidun koko |
50/125 μm |
|
Aallonpituus |
850 nm / 1300 nm |
|
Kuitumäärä |
8 / 12 / 24 / 48 / 72 / 144 kuitua |
|
Liittimen tyyppi |
MPO / MTP |
|
Liitin A |
Mies / nainen; Kiinnitetty / irrotettu |
|
Liitin B |
Mies / nainen; Kiinnitetty / irrotettu |
|
Vastakkaisuus |
Tyyppi A / Tyyppi B / Tyyppi C |
|
Kaapelin rakenne |
Pyöreä kaapeli / mikro{0}}jakokaapeli / nauhakaapeli |
|
Takin materiaali |
LSZH / PVC / OFNP |
|
Kaapelin pituus |
Mukautettu pituus |
|
Käyttölämpötila |
-20 asteesta +70 asteeseen |
|
Optinen testaus |
Lisäyksen menetys / palautustappio |
|
Liittimen tarkastus |
Lopeta-kasvojen tarkastus / 3D-interferometritarkastus |
|
Vaatimustenmukaisuus |
RoHS / REACH / CE; UL 910- ja CPR-kokoonpanot soveltuvan kaapelirakenteen mukaan |
OM3-kuidun ominaisuudet
OM3-kuitulaatu määrittelee optisen polun monimuotoiset siirtoominaisuudet, kun taas MPO/MTP-pääte määrittää, miten yksittäiset kuitukanavat esitetään laiterajapinnassa.
Kokoonpano-tason suorituskyky
OM3 MPO -kokoonpanossa kuidun eritelmät ja liittimen päätearvot arvioidaan valmiiksi optiseksi poluksi eikä itsenäisiksi komponenttikuvauksiksi.
Loss Configuration
DIMI tarjoaa erilaisia MPO-/MTP-häviöasteita, joiden avulla valmis kokoonpano voidaan määrittää liitetyn linkin optisten -häviövaatimusten mukaan.
Lähetysehdot
Saavutettavissa oleva lähetysetäisyys riippuu täydellisestä optisesta linkistä, mukaan lukien lähetin-vastaanottimet, passiiviset komponentit ja käytettävissä oleva optinen budjetti, eikä kaapelin spesifikaatiosta erikseen.
Kaapelin rakentaminen
Kaapelin rakenne
Valittu kaapelirakenne määrittää monikuitukokoonpanon sisäisen järjestelyn ja mekaanisen suojauksen ennen MPO/MTP-päätettä.
Kuitujen suojaus
Valittu rakenne ryhmittelee ja suojaa yksittäiset kuidut määritellyn kaapelirakenteen ja kuitumäärän mukaan.
Takin tekniset tiedot
Vaipan rakenne määritellään yhdessä valmiin kaapelin vaadittujen mekaanisten, ympäristö- ja vaatimustenmukaisuusvaatimusten kanssa.
MPO:n lopettaminen
Liittimen kokoonpano:MPO/MTP-liittimet on tehtaalla päätetty määritetyn liitintyypin, sukupuolen, nastakokoonpanon ja päästä{0}}päähän-kuitukartoituksen mukaan.
Napaisuus ja kuitukartoitus:Määritetty napaisuus määrittää kuitu-sijaintisuhteen kahden liittimen päiden välillä, ja valmis kokoonpano tarkistetaan vahvistettua kartoitusta vastaan ennen toimitusta.
Tuotteen laadun varmistus
Optinen testaus
Jokaiselle valmiille kokoonpanolle suoritetaan asennushäviö- ja palautushäviötesti ennen toimitusta vahvistettujen optisten eritelmien mukaisesti.
01
Liittimen geometria
MPO-liittimen geometria varmistetaan 3D-interferometrimittauksella, mukaan lukien kuidun korkeus, kaarevuussäde ja kärjen poikkeama.
02
Lopeta-kasvojen tarkastus
Liittimen päätypinnat tarkastetaan pintavikojen ja likaantumien varalta ennen valmiin kokoonpanon vapauttamista.
03
Napaisuuden tarkistus
Kuitujen jatkuvuus ja napaisuus tarkistetaan määritellyn mappauksen mukaan kanavien vastaavuuden varmistamiseksi koko kokoonpanossa.
04
Tuotteen jäljitettävyys
Kun sarjoitettu raportointi on määritetty, valmis kaapeli voidaan linkittää sen tallennettuihin optisiin ja liittimen tarkastustietoihin sille määritetyn tunnistenumeron kautta.
05
FAQ
K: Voidaanko OM3 MPO -kaapelia käyttää linkissä, joka sisältää OM4-kuitua?
V: Sekalaiset OM3/OM4-linkit tulee arvioida lähetin-vastaanottimen spesifikaatioiden ja järjestelmän optisen budjetin perusteella ennen käyttöönottoa, koska kokonaissuorituskyky riippuu yhdistetyn kuitu- ja komponenttimäärityksistä.
K: Mitä tulee vahvistaa ennen toistuvan OM3 MPO -kaapelitilauksen tekemistä?
V: Hyväksyttyä tuotespesifikaatiota, edellistä tilausviittausta tai tuotantonäytettä tulee käyttää sovitun kokoonpanon vahvistamiseen ennen tuotannon toistamista.
K: Voidaanko hyväksyttyä näytettä käyttää tuotantoreferenssinä OM3 MPO -kaapelitilauksessa?
V: Kyllä. Hyväksytty näyte voi toimia tuotannon referenssinä, kun sen kokoonpano ja sovellettavat tarkastusvaatimukset on dokumentoitu vahvistettuun tilauserittelyyn.
K: Voiko DIMI valmistaa OM3 MPO -kaapelia olemassa olevan asiakkaan spesifikaatiosta?
V: Kyllä. Olemassa olevaa asiakasspesifikaatiota voidaan käyttää tuotannon referenssinä, kun vaadittava kokoonpano, tekniset vaatimukset ja tarkastuskriteerit on selkeästi määritelty ja vahvistettu ennen tuotantoa.
K: Mitä OM3 MPO -kaapelin tarjous yleensä vaaditaan?
V: Projektin määrä, tavoitetoimituspäivämäärä, olemassa oleva osanumero, hyväksytty näyte tai aiempi tilausviite voivat auttaa toimittajaa laatimaan tarjouksen vaadittua kokoonpanoa vasten.
K: Voiko OM3 MPO -kaapeleita toimittaa OEM- tai yksityistilauksiin?
V: OEM- tai yksityisten{0}}merkkien vaatimukset voidaan sisällyttää vahvistettuun tuotantospesifikaatioon, mukaan lukien sovitut tuotetunnisteet, merkinnät, pakkaus ja dokumentaatiovaatimukset.
K: Mitä asiakirjoja voidaan pyytää OM3 MPO -kaapelitilauksesta?
V: Ostajat voivat määrittää vaaditut testiraportit, tuotetunnistetiedot, tarkastuspöytäkirjat tai muut laatuasiakirjat osana tilausdokumentaatiovaatimuksia.
K: Kuinka ostajat voivat arvioida OM3 MPO -kaapelin toimittajaa ennen tuotantotilauksen tekemistä?
V: Ostajat voivat tarkistaa toimittajan tuotetiedot, näytteen hyväksymisprosessin, optiset testaustiedot, liittimen tarkastuskyvyn, sovellettavat sertifikaatit ja tuotantoasiakirjat ennen tuotantotilauksen hyväksymistä.
