MPO/MTP-sovitinkaapeli

DIMI Fiber valmistaa MPO/MTP-sovitinkaapeleita suuritiheyksisiin kuituyhteyksiin MPO/MTP-liitäntöjen ja tiettyjen optisten laitteiden tai jakelujärjestelmien välillä. Kokoonpanot ovat saatavilla OS2-, OM3-, OM4- ja OM5-kuiduille, joissa on 8, 12, 16 ja 24 kuitua, kiinnitetyt tai -kiinnittämättömät liittimet, tyypin A/B/C napaisuus, vakiopituudet tai mukautetut pituudet sekä PVC-, LSZH- tai OFNP-vaipat.

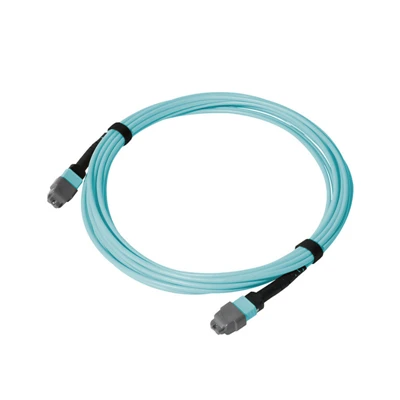

MPO-napaisuuden muunnoskaapeli
MPO-napaisuuden muunnoskaapeli on tehtaalla{0}}päätetty kuitukokoonpano, joka on suunniteltu korjaamaan kuitujen-sijainti- tai Tx/Rx-napaisuuserot suuritiheyksisissä...

Katso lisää
MPO-naaras-urossovitinkaapeli
MPO-naaras-urossovitinkaapeli on tehtaalla{0}}päätetty monikuitukokoonpano, jonka toisessa päässä on MPO-naarasliitin ja toisessa MPO-urosliitin. Naaraspäässä on kohdistusreikiä, kun taas...

Katso lisää

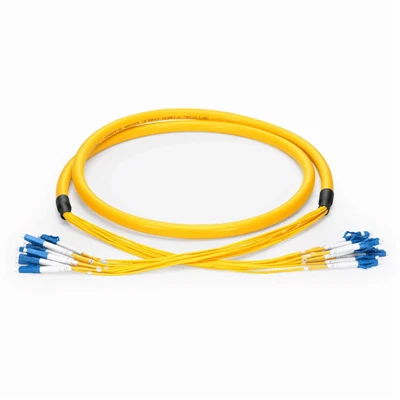

MTP-LC-sovitinkaapeli
MTP-LC-sovitinkaapeli on tehtaalla{0}}päätetty kuituoptinen kokoonpano, joka yhdistää suuren -tiheyden MTP/MPO-liitännän useisiin LC-duplex-liitäntöihin. Se on suunniteltu strukturoituun...

Katso lisää

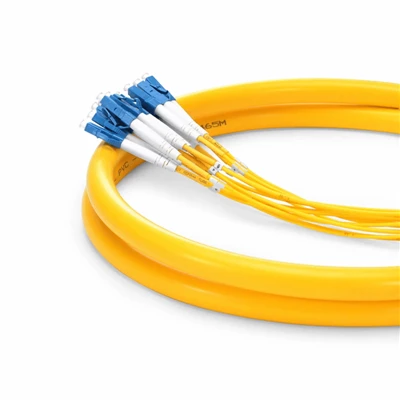

MPO–FC-sovitinkaapeli
MPO–FC-sovitinkaapeli on tehtaalla{0}}päätetty kuituoptinen kokoonpano, joka yhdistää MPO/MTP-liitännän yksittäisiin FC-liitäntöihin. Se on suunniteltu datakeskuksiin, tietoliikenneverkkoihin,...

Katso lisää

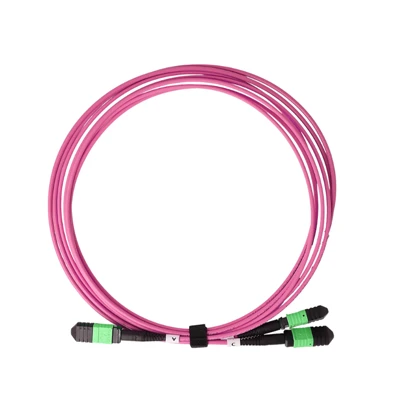

MPO-SC-sovitinkaapeli
MPO–SC-sovitinkaapeli on tehtaalla{0}}päätetty kuituoptinen fanout-kokoonpano, joka yhdistää suuren-tiheyden MPO/MTP®-liitännän yksittäisiin SC-optisiin liitäntöihin. Kokoonpano voidaan määrittää...

Katso lisää
MPO-LC-sovitinkaapeli
MPO–LC-sovitinkaapeli on tehtaalla{0}}päätetty monikuitukaapelikokoonpano, joka yhdistää suuritiheyksisen -MPO/MTP-liitännän yksittäisiin LC-duplex-portteihin. Sitä käytetään siirtymiseen...

Katso lisää

MPO/MTP-sovittimen kaapelityypit

DIMI Fibre toimittaa MPO/MTP-sovitinkaapelikokoonpanoja erilaisiin liitinliitäntöihin, kuitukokoonpanoihin ja napaisuusvaatimuksiin.

MPO-MPO-sovitinkaapeli

Esipäätetyt MPO-kaapelikokoonpanot suoria yhteyksiä varten yhteensopivien MPO-liitäntöjen välillä. Saatavilla määritetyillä kuitumäärällä, nastakokoonpanoilla, napaisuudella ja kaapelin pituuksilla.

MTP-MTP-sovitinkaapeli

MTP-pohjaiset monikuitukokoonpanot suuritiheyksisille-yhteyksille yhteensopivien MTP-liitäntöjen välillä. Kiinnitetyt tai -kiinnittämättömät kokoonpanot valitaan liitosliittimien mukaan.

MPO/MTP-LC-sovitinkaapeli

Muuntaa monikuituisen MPO/MTP-liitännän LC-liitäntöiksi laitteille, jakelujärjestelmille ja määrätyille irrotuskokoonpanoille. Kuitumäärä, napaisuus, liittimen tyyppi ja kaapelin pituus määritetään sovelluksen mukaan.

MPO/MTP-SC-sovitinkaapeli

Tarjoaa MPO/MTP-to-SC-rajapinnan järjestelmille, jotka vaativat monikuituyhteyden toiselta puolelta ja SC-yhteyden toiselta puolelta.

MPO-napaisuuden muunnoskaapeli

Suunniteltu tiettyihin MPO-kuitukartoitus- ja napaisuusmuunnosvaatimuksiin. Tyypin A, tyypin B tai tyypin C kokoonpanot ovat saatavilla olemassa olevan linkkiarkkitehtuurin mukaan.

Mukautettu MPO/MTP-sovitinkaapeli

Mukautettuja kokoonpanoja voidaan valmistaa tietyllä kuitutyypillä, kuitumäärällä, liitinyhdistelmällä, nastakokoonpanolla, napaudella, kuitukartoituksella, kaapelin pituudella ja vaipalla. Olemassa olevat kaapelit, piirustukset, tuoteluettelot tai liittimen osanumerot voidaan toimittaa kokoonpanon tarkistamista varten.

MPO/MTP-sovitinkaapelin kokoonpanot

Kaapelikokoonpano voidaan määrittää liitinrajapinnan, kuitukokoonpanon ja asennusvaatimusten mukaan.

Parametri	Käytettävissä olevat vaihtoehdot
Liitin	MPO / MTP
Liittimen Pin	Kiinnitetty / ei{0}}kiinnitetty
Kuitumäärä	8/12/16/24 kuitua
Kuitutyyppi	OS2 / OM3 / OM4 / OM5
Vastakkaisuus	Tyyppi A / Tyyppi B / Tyyppi C
Kaapelin pituus	Vakiopituudet / Mukautettu pituus
Takki	PVC / LSZH / OFNP
Käyttölämpötila	-20 asteesta +70 asteeseen
Vaatimustenmukaisuus	IEC 61754-7 / TIA-604-5 / Telcordia GR-1435-CORE, tarvittaessa
Materiaalivaatimukset	RoHS / REACH; sovellettavat palonestovaatimukset{0}}

Tekniset tiedot vahvistetaan valitun liittimen, kuidun ja kaapelin kokoonpanon suhteen ennen tuotantoa.

MPO/MTP-liittymän yhteensopivuus

MPO/MTP-sovitinkaapelit on määritetty vastaamaan liitinliitäntää, nastakokoonpanoa, kuitujen määrää, kuitutyyppiä, napaisuutta ja liitetyn laitteen tai olemassa olevan kaapelin kuitukartoitusta.
Tyypillisiä kokoonpanoja ovat:

01/

MPO/MTP - MPO/MTP:Yhdistää yhteensopivia MPO/MTP-liitäntöjä kuitukasetteihin, runkokaapeleihin, kytkentäpaneeleihin, lähetin-vastaanottimiin ja muihin optisiin laitteisiin.

02/

MPO/MTP LC:lle:Yhdistää monikuituisen MPO/MTP-liitännän laitteisiin tai jakelukomponentteihin LC-liitännöillä.

03/

MPO/MTP SC:lle:Yhdistää MPO/MTP-liitännän tiettyihin SC-pohjaisiin kuitulaitteisiin tai jakelukomponentteihin.

04/

Kiinnitetty ei--kiinnitettyyn:Liittimen nastakokoonpano valitaan liitäntäliittimen mukaan.

05/

Tyyppi A / B / C Napaisuus:Napaisuus ja kuitukartoitus määritetään vaaditun kuitu-kuitu-järjestelyn mukaan.

06/

OS2 / OM3 / OM4 / OM5:Kuitutyyppi valitaan vastaamaan olemassa olevaa optista infrastruktuuria ja kytkettyjä laitteita.

Liittimen ja Pin-kokoonpano

MPO/MTP-sovitinkaapelit vaativat oikean liittimen kokoonpanon. Kiinnitetyt ja -kiinnittämättömät versiot valitaan liitäntäpuolen liittimen mukaan.

Kiinnitetty / mies:Sisältää kohdistusnastat yhteensopivaa ei--kiinnitettyä liitintä vasten.

Ei{0}}kiinnitetty / Nainen:Käyttää liittimen kohdistustappeja liittimen kohdistamiseen.

MPO/MTP-liitäntä:Monikuituliitinkokoonpano{0}}suurtiheyksisille yhteyksille.

MPO/MTP LC:lle tai SC:lle:Saatavilla tietyille käyttöliittymän muunnos- ja irrotuskokoonpanoille.

Vaihto- tai järjestelmän{0}}vastaavissa tilauksissa voidaan käyttää olemassa olevan liittimen osanumeroa tai kaapelin mallia vaaditun nastakokoonpanon tarkistamiseen.

Napaisuus ja kuitukartoitus

Napaisuus määrittää, kuinka yksittäiset kuidut kartoitetaan MPO/MTP-kokoonpanon kahden pään väliin. Valitun napaisuuden on vastattava laitteistoa ja linkin arkkitehtuuria.

Vastakkaisuus	Kuitukartoitus
Tyyppi A	Suoraan{0}}kartoituksen kautta
Tyyppi B	Käänteinen kartoitus
Tyyppi C	Yhdistä-viisas käänteinen kartoitus

DIMI Fibre pystyy valmistamaan kokoonpanoja määritettyjen napaisuus- ja kuitukartoitusvaatimusten mukaisesti. Jos kokoonpanot ovat epäselviä, anna olemassa olevat kaapeli-, järjestelmäpiirustus-, tuoteluettelo- tai kuitukartoitustiedot tarkistettavaksi ennen tuotantoa.

Sovellukset

MPO/MTP-sovitinkaapeleita käytetään:

Datakeskuksen kuituinfrastruktuuri

Tiheä{0}}kuitujakelujärjestelmät

Tietoliikenneinfrastruktuuri

Yrityksen verkkolaitteet

Suorituskykyiset{0}}laskentaympäristöt

Verkon laajennus ja uudelleenkonfigurointi

Kuitukaapelin vaihto ja huolto

Sopivuus riippuu koko optisesta kanavasta, mukaan lukien kuitutyypistä, lähetin-vastaanottimesta, napaisuudesta, liittimen konfiguraatiosta ja kanavahäviöstä.

Laatu- ja testidokumentaatio

DIMI Fiber varmistaa, että MPO/MTP-sovitinkaapelit vastaavat määritettyä liitintä, kuitua ja napaisuutta ennen toimitusta.

Laadunvalvonta voi sisältää:

Liittimen geometria:3D-interferometrinen kaarevuussäteen, kärjen poikkeaman ja kuidun ulkoneman tarkastus.

Loppu{0}}Kasvojen kunto:Liittimen päätypintojen digitaalinen mikroskooppitarkastus soveltuvien IEC 61300-3-35 kriteerien mukaisesti.

Optinen testaus:Lisäyshäviön, paluuhäviön ja optisen jatkuvuuden testaus määritetyn konfiguraation mukaan.

Kuitukartoitus:Kuitujen---jatkuvuuden ja napaisuuden tarkistaminen tarvittaessa.

Testitiedot:Yksittäiset optiset testitiedot voidaan toimittaa tilauksen mukana tarvittaessa.

Testausvaatimukset vahvistetaan valitun kuitutyypin, liitinkokoonpanon ja napaisuuden mukaan sen sijaan, että kaikkiin MPO/MTP-sovitinkaapeleihin sovellettaisiin yhtä eritelmää.

Mukautettu MPO/MTP-sovitinkaapelin valmistus

DIMI Fiber tukee mukautettua sovitinkaapelin tuotantoa OEM-projekteihin, verkon käyttöönottoon ja vaihtovaatimuksiin.
Räätälöinti voi sisältää:

Kuitutyyppi: OS2 / OM3 / OM4 / OM5
Kuitumäärä: 8/12/16/24
MPO- tai MTP-liitin
Kiinnitetty tai -kiinnitön kokoonpano
Tyypin A, B tai C napaisuus
Määritetty kuitukartoitus
MPO/MTP:stä LC- tai SC-kokoonpanoon
Kaapelin pituus
PVC-, LSZH- tai OFNP-takki
Raskaat-rakenteet tai panssaroitu pistokerakenne soveltuvin osin
Yksityinen merkintä
Mukautettu viivakoodi
Kitti- tai bulkkipakkaus

Asiakkaat voivat toimittaa piirustuksen, olemassa olevan kaapelin, tuoteluettelon, liittimen osanumeron, laiterajapinnan tai näytteen tuotannon viitteeksi.

FAQ

K: Mikä on MPO/MTP-sovitinkaapeli?

V: MPO/MTP-sovitinkaapeli on ennalta{0}}päätetty kuitukokoonpano, jota käytetään tiettyjen MPO/MTP-liitäntöjen liittämiseen tai MPO/MTP-monikuituliittymän liittämiseen toiseen liitinliitäntään, kuten LC- tai SC-liitäntään.

K: Mitä eroa on kiinnitetyillä ja ei-{0}}kiinnitetyillä MPO/MTP-liittimillä?

V: Kiinnitetyt liittimet sisältävät kohdistusnastat, kun taas ei--kiinnitetyt liittimet on suunniteltu kytkeytymään kiinnitettyjen liittimien kanssa. Tarvittava kokoonpano riippuu liitospuolen liittimestä.

K: Mikä MPO-napaisuus minun pitäisi valita?

V: Tyyppi A tarjoaa suoran{0}}kuitukartoituksen, tyyppi B kääntää kuitujärjestyksen ja tyyppi C kääntää kuidut pareittain. Oikea valinta riippuu asennuksen kuitukartoituksesta ja laitearkkitehtuurista.

K: Voitko yhdistää olemassa olevan MPO/MTP-kaapelin?

V: Kyllä. Olemassa olevaa kaapelia, piirustusta, tuoteluetteloa, liittimen osanumeroa tai laiteliitäntää voidaan käyttää viitteenä liittimen, kuitumäärän, nastakonfiguraation ja napaisuuden vahvistamisessa.

K: Voitko tarjota optisia testitietoja?

V: Optinen testaus voi sisältää lisäyshäviön, paluuhäviön, jatkuvuuden ja kuitukartoituksen. Yksittäiset testitietueet voidaan toimittaa tilauksen mukana tarvittaessa.

K: Voitko valmistaa mukautettuja MPO/MTP-sovitinkaapeleita?

V: Kyllä. Räätälöity tuotanto on saatavilla kuitutyypin, kuitumäärän, liitinyhdistelmän, nastakokoonpanon, napaisuuden, kuitukartoituksen, kaapelin pituuden, vaipan, merkintöjen ja pakkausvaatimusten mukaan.
