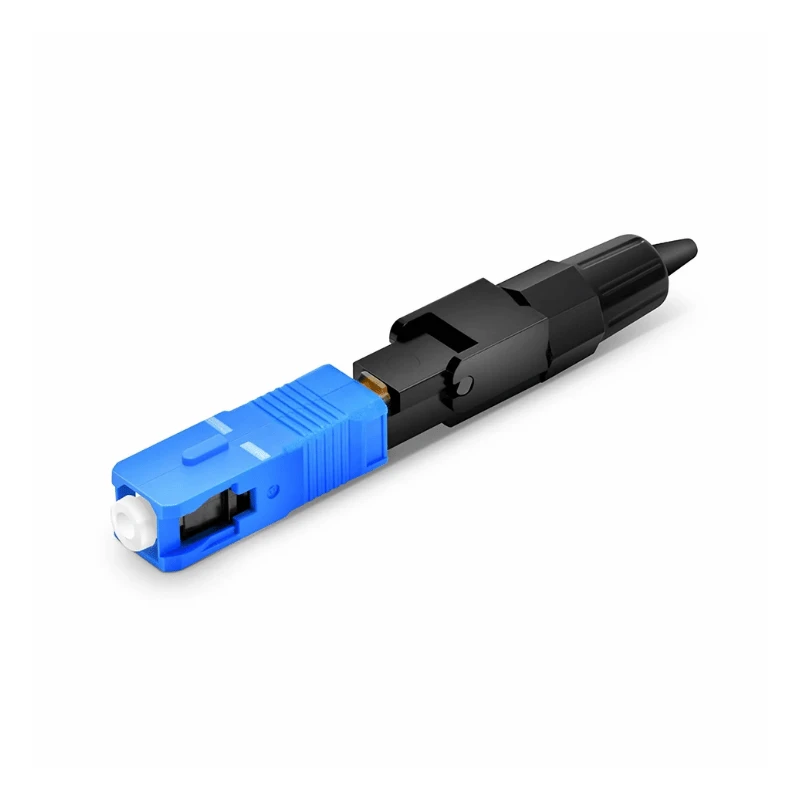

Fiber Optic Cable SC UPC Connector on tehtaalla{0}}koottu SC-liitin, joka on suunniteltu yksimuotoiseen valokuitukaapelin päättämiseen ja yhteenliittämiseen. Se käyttää 2,5 mm:n keraamista holkkia ja työntö--vetokytkinrakennetta vakaaseen yhdistämiseen yhteensopivien SC-sovittimien kanssa. Vakiokokoonpano soveltuu 9/125 μm:n yksimuotokuidulle ja 2,0 mm:n kaapelille, ja projektin vaatimuksiin on saatavana myös muita kaapelin halkaisijoita ja kokoonpanokokoonpanoja.
Liittimen tekniset tiedot
|
Parametri |
Vakiomääritys |
|
Liittimen tyyppi |
SC UPC |
|
Kuitutila |
Yksi{0}}tila |
|
Kuidun koko |
9/125 μm |
|
Puolalainen tyyppi |
UPC |
|
Ferrule |
2,5 mm zirkonia keramiikkaa |
|
Kokoonpano |
Yksinkertainen |
|
Kaapelin halkaisija |
2,0 mm |
|
Lisäyksen menetys |
Vähemmän tai yhtä suuri kuin 0,30 dB |
|
Palautustappio |
Suurempi tai yhtä suuri kuin 50 dB |
|
Toimintaaallonpituus |
1310 / 1550 nm |
|
Käyttölämpötila |
-40 astetta +75 asteeseen |
|
Varastointilämpötila |
-40 astetta +85 asteeseen |
|
Parittelun kestävyys |
Suurempi tai yhtä suuri kuin 500 sykliä |
|
Asuminen |
Suorituskykyinen{0}}polymeeri |
Liittimen rakenne ja muotoilu
Liitin koostuu keraamisesta zirkoniaholkista, liitinkotelosta, kohdistusosista ja vedon{0}}poistosuojasta. 2,5 mm:n holkki tarjoaa standardoidun SC-liitosrajapinnan, kun taas push-pull-kytkentämekanismi mahdollistaa helpon asennuksen ja irrottamisen SC-sovittimista.
UPC-päätypinta on kiillotettu fyysisen kosketuksen muodostamiseksi yhteenliittyvien kuitupintojen välille ja optisen heijastuksen ohjaamiseksi. Liittimen kotelo suojaa sisäistä kohdistusrakennetta, kun taas vedon-poistosuojus vähentää mekaanista rasitusta kaapelin-to-liittimessä.
Kuitu- ja kaapeliyhteensopivuus
Vakioversio on suunniteltu 9/125 μm yksimuotokuituille, mukaan lukien OS2--tyyppisille sovelluksille. Taivutus-herkkää kuitua käyttäville kokoonpanoille yhteensopivuus voidaan määrittää myös sovellettavan ITU-T-kuituluokan mukaan. ITU-T G.657 kattaa taipumattomat-häviöt-yksimuotoiset kuidut ja kaapelit, joita käytetään erityisesti pääsy- ja suuritiheyksisissä asennuksissa.
Liitin tulee valita kuitutilan, kaapelin halkaisijan, sovittimen liitännän, kiillotustyypin ja sovellusympäristön mukaan.
Sovellukset
Tietoliikenneverkot:Laitteiden yhteenliittäminen, jakelukehykset ja siirtoyhteydet
Ftth/fttx:Optinen jakelu ja tilaajapuolen-kuituliitännät
Datakeskukset:Paikkaus ja laiteliitännät, joissa sc-rajapinnat on määritelty
Yritysverkot:Selkäranka ja rakentaminen-ja-kuitulinkkien rakentamiseen
Catv ja lähetys:Optisen signaalin jakelu ja laitteiden yhteenliittäminen
Teollisuuden verkot:Kuituliitännät automaatio- ja tietoliikennejärjestelmissä, joissa ympäristöspesifikaatiot sopivat
Sc push{0}}pull -liitäntä on erityisen käytännöllinen sovelluksissa, jotka vaativat usein liittimen asennusta ja irrottamista.
Räätälöinti / OEM
OEM- ja projektitilauksissa liitin voidaan konfiguroida vaatimusten mukaan, mukaan lukien:
SC UPC simplex tai duplex -kokoonpano
0,9 mm, 2,0 mm, 3,0 mm tai määritetty kaapelin halkaisija
OS1/OS2 yksimuotoinen-tai määritetty monimuotokuitu
PVC-, LSZH- tai muu määritetty kaapelivaippa
Vakio- tai mukautettu kaapelipituus
Liittimen ja tavaratilan väri
Liittimen ja tavaratilan väri
Volyymituotannossa sovellettavat piirustukset, optiset tiedot, kaapelin rakenne, toleranssivaatimukset ja tarkastuskriteerit tulee vahvistaa ennen massatuotantoa.
Tarkastus ja testaus
Jokainen tuotantoerä on tarkistettava hyväksyttyjen tuoteeritelmien mukaisesti ennen lähettämistä. Tärkeimmät tarkastuskohteet sisältävät:
Lopeta-kasvojen tarkastus:Epäpuhtaudet, naarmut, lastut ja kiillotusvirheet
Lisäyshäviön testaus:Vahvistus määritettyä enimmäisarvoa vastaan
Palautushäviön testaus:UPC-takaisinheijastuksen{0}}suorituskyvyn tarkistaminen
Holkki ja mittatarkastus:Kriittinen käyttöliittymä ja kokoonpanon mitat
Kaapeli-liitin-kokoonpanon tarkastus:Kenkä, kotelo, puristus-ja vedonpoisto
Parittelu/kestävyystesti:Liittimen suorituskyvyn tarkistaminen tarvittaessa toistuvan yhdistämisen jälkeen
Ympäristötestaus:Lämpötilan tai kosteuden testaus, kun projektispesifikaatio sitä edellyttää
OEM-tilauksille voidaan määrittää ylimääräisiä mekaanisia, ympäristö- tai optisia testejä asiakkaan soveltuvan spesifikaation tai testistandardin mukaisesti. Liittimen liitännän mittoja tulee ohjata sovellettavien IEC 61754-4 SC -perhevaatimusten mukaisesti.
FAQ
K: Voitko toimittaa näytteitä ennen joukkotilausta?
V: Kyllä. Näytteet voidaan toimittaa kelpuutusta varten ennen massatuotantoa. Näytteiden tekniset tiedot tulee vahvistaa etukäteen, mukaan lukien liittimen kokoonpano, kuiturakenne, kaapelin pituus ja merkintävaatimukset.
K: Mikä on tyypillinen toimitusaika joukkotilauksille?
V: Tilauksen toimitusaika on 7–14 päivää käsittelyyn ja 20–30 päivää toimitukseen. Todellinen saapumispäivä riippuu määränpäästä, toimitustavasta ja tullauksesta. Kiireellisten tai suurten tilausten-toimitusaikataulu tulee vahvistaa ennen tilauksen tekemistä.
K: Mitkä toimitus- ja toimitusehdot ovat saatavilla kansainvälisille tilauksille?
V: Tilaukset voidaan toimittaa EXW-, DAP- tai DDP-ehdoilla määränpäästä ja tilausvaatimuksista riippuen. EXW sopii, kun ostaja järjestää kuljetuksen, kun taas DAP/DDP voi yksinkertaistaa ovelta-to{2}}toimitusta. Sovellettava toimitustapa ja Incoterm tulee vahvistaa tarjousta pyydettäessä.
K: Miten SC UPC -liitinkokoonpanot pakataan vientiä varten?
V: Vakiokokoonpanot on pakattu suojaaviin PE-pusseihin tai -laatikoihin lisäerotuksella tai pehmusteella estämään liittimen saastuminen, kaapelin muodonmuutos ja mekaaniset vauriot kuljetuksen aikana.
K: Voitko toimittaa asiakirjoja laaduntarkastuksesta ja saapuvien tavaroiden valvonnasta?
V: Kyllä. Vakiotoimitusasiakirjat voivat sisältää tuotetiedot, pakkausluettelot ja tarkastuspöytäkirjat. Tarkastusraportit, vaatimustenmukaisuustodistukset tai muut laatuasiakirjat voidaan järjestää ostotilauksen yhteydessä.
K: Voiko SC UPC -liittimiä toimittaa sekä patch-johtoihin että letkukokoonpanoihin?
V: Kyllä. Liitin voidaan toimittaa osana valmiiksi -päätettyjä kuitukokoonpanoja, mukaan lukien liitosjohto- ja letkukokoonpanot, mikäli vaadittu kaapelin rakenne ja päätejärjestely vahvistetaan ennen tuotantoa.
K: Voitko toimittaa SC APC:n SC UPC:n sijaan?
V: SC APC on erilainen kiillotuskokoonpano, eikä sitä tule korvata SC UPC:llä ilman järjestelmävaatimusten vahvistamista. Jos APC-päätettä vaaditaan, se tulee ilmoittaa erikseen ostotilauksessa, jotta liitin ja liitosliitäntä toimitetaan yhteensopivana kokoonpanona.
K: Voitko tukea kolmannen osapuolen{0}}tarkastusta ennen toimitusta?
V: Kyllä. Kolmannen-osapuolen tarkastus voidaan järjestää ennen toimitusta, jos ostaja tai projekti sitä vaatii. Tarkastuksen laajuus, näytteenottomenetelmä, hyväksymiskriteerit ja tarkastuskustannukset tulee sopia ennen tuotantoa tai lähettämistä.
