Kuituoptisten liittimien valintaan sisältyy liitoshäviötiedot, holkin kiillotuslaatu, mekaaninen kestävyys ja ympäristöön sopeutuvuus. Markkinat vaihtelevat tavallisesta-televiestintälaadusta teollisuuskäyttöön, ja hintavaihtelut ovat 5-8x, mutta keskittyminen vain yksikkökustannuksiin jättää huomiotta pitkän aikavälin ylläpitokustannukset. Tässä oppaassa verrataan yleisten liitintyyppien teknisiä ominaisuuksia keskittyen tappiobudjettianalyysiin, sovellusten yhteensovittamiseen ja omistuksen kokonaiskustannuksiin.
Viimeisten seitsemän vuoden aikana olemme tukeneet liittimien valintaa 200+ projekteihin - 5G-tukiasemista merenalaisiin kaapeleihin, datakeskuksista teollisuuskohteisiin. Tämä sisältö perustuu todelliseen käyttöönottopalautteeseen, epäonnistumisprosenttitilastoihin ja suorituskykytestitietoihin.
Tekniseen tukeen liittyen suunnittelutiimimme vastaa arkisin yleensä puolen päivän sisällä teknisiin kysymyksiin. Monimutkaiset järjestelmäintegraatioehdotukset saattavat vaatia 2-3 arkipäivää alustavien suositusten antamiseen. Vakiotuotteet toimitetaan yleensä 3-5 päivässä, räätälöidyt tuotteet riippuvat erityisvaatimuksista - yleensä 2-4 viikkoa.
DIMI-kuituoptiset liitintuotteet
-
![FC UPC kuituoptisen kaapelin liitin]()

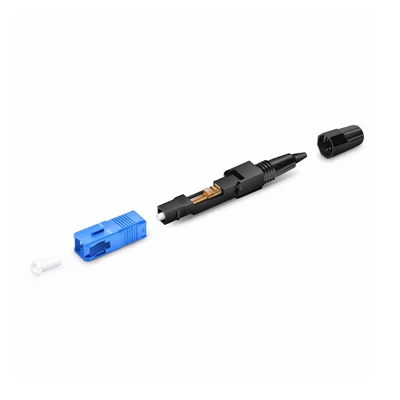

FC UPC kuituoptisen kaapelin liitinFC UPC Fiber Optic Cable Connector on yksimuotoinen yksi{0}}muotoliitin, joka on suunniteltu vakaisiin kuituliitäntöihin, joissa kierrekytkentämekanismi on suositeltavampi. Se käyttää... -
![Kuituoptinen kaapeli SC UPC-liitin]()

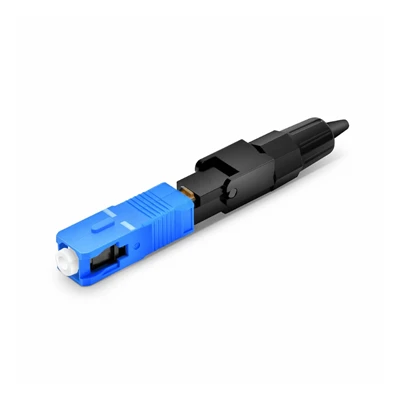

Kuituoptinen kaapeli SC UPC-liitinFiber Optic Cable SC UPC Connector on tehtaalla{0}}koottu SC-liitin, joka on suunniteltu yksimuotoiseen valokuitukaapelin päättämiseen ja yhteenliittämiseen. Se käyttää 2,5 mm:n keraamista holkkia...
Luokittelu sovellusskenaarion ja teknisen tason mukaan
Palvelinkeskus / MDF-liitäntä
Sopivat skenaariot:
Tiheä-kaapelointi, toistuva välijohtojen vaihto, ympäristöt, joissa on tiukat liitos- ja paluuhäviövaatimukset
Ydinominaisuudet:
LC-duplex- ja MPO/MTP-monikuituliittimet
Holkkipää{0}}käytetään PC- tai UPC-kiillotusaineella, palautushäviövaatimukset yli -50 dB
500+ paritusjakson mekaaninen kestävyys
Hinta sijoittelu:
Vakio-LC-liittimet ovat taloudellisia{0}}; MPO/MTP maksaa 3-4x LC monikuiturakenteen ja kohdistuksen tarkkuusvaatimusten vuoksi
Tyypillisiä esimerkkejä:
LC yksi-moodi UPC, LC-monimuoto, 12 kuitu/24 kuitu MPO
Tärkeä huomautus:
Pölynhallinta palvelinkeskusympäristöissä on kriittistä. Jopa UPC{1}}päätypinnoilla, lisäyshäviö voi nousta 0,2 dB:stä yli 0,8 dB:iin kontaminoituneena. Puhdistustyökalut ja -toimenpiteet vaikuttavat{5}}pitkän aikavälin suorituskykyyn enemmän kuin itse liittimet.
Televerkot / kauko{0}}lähetys
Sopivat skenaariot:
Runkoverkot, metroverkot, liityntäverkot - ovat erittäin herkkiä palautus- ja lisäyshäiriöille
Ydinominaisuudet:
SC- ja FC-liittimiä käytetään edelleen laajalti, erityisesti laitteiden{0}}sivuliitännöissä
APC:n kiillotetut pää{0}}pinnat (8 asteen kulma) ovat vakiokokoonpanoja, paluuhäviö on -60 dB
Yksi{0}}muotokuitu hallitseva, toiminta-aallonpituudet 1310nm/1550nm
Hinta sijoittelu:
APC{0}}päätypinnat maksavat 30–50 % enemmän kuin UPC monimutkaisten kiillotusprosessien vuoksi
Tyypillisiä esimerkkejä:
SC/APC yksi-tila, FC/APC yksi-tila
Tärkeä huomautus:
APC- ja UPC-{0}}päätypintoja ei voi ehdottomasti yhdistää. Pakotettu yhteys aiheuttaa pysyvän pää{2}}pintavaurion. Olemme nähneet liian monia kenttätapauksia, joissa sekoitustyypit ovat johtaneet kokonaisten kaapeliosien romutukseen.
Ei vain perinteinen kyber- ja maahanmuuttoyritys
Sopivat skenaariot:
Tehdasautomaatio, raideliikenne, ulkokaapit, ympäristöt, joissa on voimakasta tärinää ja lämpötilan vaihteluita
Ydinominaisuudet:
Vahvistettu mekaaninen rakenne, IP67 tai IP68 suojausluokka
Käyttölämpötila-alue -40 asteesta +85 asteeseen
Tärinää vaimentava{0}}rakenne, tyypillisesti lukitusmekanismilla
Parittelujaksot voivat ylittää 1000+
Hinta sijoittelu:
Teollisuus-luokka on 2-3x standardi televiestintätaso; sotilaallinen/merenkulkuluokka voi olla 4-5x
Tyypillisiä esimerkkejä:
Industrial LC, kestävä SC, vedenpitävä MPO
Tärkeä huomautus
Lue suojausluokitukset huolellisesti - IP67 tarkoittaa "lyhytaikaista upottamista", ei "pitkäaikaista-veteen". Matalissa-lämpötiloissa tavallisten liittimien keraamiset holkit voivat myös kohdistua väärin lämpölaajenemis-/supistumiserojen vuoksi.
Erikoisaallonpituus / suuritehoiset sovellukset
Sopivat skenaariot:
Laserkäsittely, lääketieteelliset laitteet, tieteelliset instrumentit, DWDM-järjestelmät
Ydinominaisuudet:
Erityiset optiset pinnoitteet, jotka on optimoitu tietyille aallonpituuksille
High-power connectors (>1W) vaativat erityistä pää-kasvohoitoa
Äärimmäisen-pieni lisäyshäviö (<0.15dB) and extremely high return loss (>65dB)
Hinta sijoittelu:
Korkeatasoinen{0}}taso vaihtelee suuresti muokkauksen mukaan
Tyypillisiä esimerkkejä:
Laajennetut sädeliittimet, PM (polarisaatiota ylläpitävät) liittimet
Suuritehoisissa-sovelluksissa jopa 0,1 dB:n lisäyshäviö tarkoittaa kymmeniä tai satoja milliwatteja, jotka keskittyvät mikroni-asteikon pään-kosketuspisteeseen. Puhtausvaatimukset ovat suuruusluokkaa korkeammat kuin tavallisissa sovelluksissa.
Pikavertailutaulukko
| Liittimen tyyppi | Tyypillinen sovellus | Lisäyksen menetys | Palautustappio | Paritteluelämä | Ympäristöluokitus | Suhteellinen hinta |
|---|---|---|---|---|---|---|
| LC/UPC | Palvelinkeskus, lyhyt{0}}kantavuus | 0,2-0,35 dB | -50dB | 500 sykliä | Sisätiloissa | Perustaso |
| SC/APC | Telecom kaukoliikenne-, PON | 0,2-0,3 dB | -60dB | 500 sykliä | Sisä/ulko | 1.3-1.5x |
| FC/APC | Testauslaitteet, huippuluokan{0}} | 0,15-0,25 dB | -65dB | 500 sykliä | Sisätiloissa | 1.4-1.8x |
| MPO/MTP | Suuri{0}}tiheys, rinnakkaissiirto | 0,25-0,5 dB | -50dB | 500 sykliä | Sisätiloissa | 3-4x |
| Teollinen LC | Kovat ympäristöt | 0,3-0,5 dB | -50dB | 1000+ sykliä | IP67/68 | 2-3x |
| ST | Vanhat järjestelmät, multimode | 0,3-0,6 dB | -40dB | 500 sykliä | Sisätiloissa | 0.8x |
Oikean kuituoptisen liittimen valitseminen: 6 keskeistä päätöskohtaa
Lisäystappion budjetin allokointi
Miksi sillä on merkitystä:
Linkin lisäyshäviön budjetti määrittää suoraan lähetysetäisyyden ja signaalin laadun. Sovellukset alle 10G ovat melko sietäviä; 25G/40G ja sitä suuremmat ovat erittäin herkkiä lisäyshäviölle.
Kuinka määrittää:
If your link loss budget is generous (>3dB marginaali) → Economy-liittimet toimivat hyvin
Jos ajat pitkiä-matkaa tai nopeaa-nopeutta (suurempi tai yhtä suuri kuin 25 G) → On käytettävä pientä-häviötyyppiä
Jos olet epävarma → Laske linkin budjetti ensin: Lähetysteho - Vastaanottimen herkkyys - Kuituvaimennus - Muut häviöt=Liittimille jää marginaali
Yleinen virhe: Kun tarkastellaan vain yksittäisten liittimien teknisiä tietoja, koko linkillä on useita liitäntäpisteitä unohtamatta. Palvelinkeskuksen kanavalla voi olla 4-6 liitinparia; jokainen 0,1 dB:n lisäys kertyy 0,6 dB:n eroon.
Yksi{0}}tila vs. monitila
Miksi sillä on merkitystä:
Tässä ei ole kyse suorituskyvystä - vaan yhteensopivuudesta. Yksi-moodilla ja monimoodilla on eri ytimen halkaisijat (9 μm vs 50/62,5 μm), mikä edellyttää erilaista liittimen kohdistustarkkuutta.
Kuinka määrittää:
Lähetysetäisyys<300m, speed ≤10G → Multimode sufficient, lower cost
Transmission distance >500 m tai mahdollinen tuleva päivitys 25G+:ksi → On käytettävä single-mode
Mikä on nykyinen järjestelmäsi → Pysy johdonmukaisena, älä sekoita
Yleinen virhe: Yksittäisen tilan{0}}ajatteleminen toimii paremmin, joten sitä voidaan käyttää kaikkialla. Multimode tarjoaa paremman kustannustehokkuuden-lyhyen ulottuvuuden-sovelluksille, ja myös valonlähteet ovat halvempia. Myös 62,5 μm ja 50 μm monimuotokuituja ei voida yhdistää - lisäyshäviö on kauhea.
Loppu-Kasvojen kiillotustyyppi (PC/UPC/APC)
Miksi sillä on merkitystä:
Tämä vaikuttaa suoraan paluuhäviön ominaisuuksiin, jotka ovat kriittisiä analogisille signaaleille,{0}}nopeille digitaalisille signaaleille ja tietyille aallonpituusjakojärjestelmille.
Kuinka määrittää:
Palvelinkeskukset, yritysverkot → UPC riittävä (-50dB paluuhäviö)
Tietoliikenneverkot, PON-järjestelmät, kauko{0}}etäisyys → Täytyy käyttää APC:tä (-60 dB)
CATV, analoginen lähetys → APC on pakollinen
Epävarma → Kysy laitetoimittajalta, mikä laitteen{0}}sivuliitäntätyyppi on
Yleinen virhe: Ajatteleva APC toimii paremmin, joten sitä käytetään kaikkialla. Ensinnäkin se on kallista. Toiseksi, jos liitospuoli on UPC, APC:n pakottaminen aiheuttaa suuremman lisäyshäviön ja heijastuksen. APC ja UPC eivät ole yhteensopivia - tämä on kova sääntö.
Mekaaniset kestävyysvaatimukset
Miksi sillä on merkitystä:
Palvelinkeskukset saattavat siirtää kymmeniä välijohtoja vuodessa; testilaitteet kytketään/irrotetaan useita kertoja päivässä. Liitinvika ei tarkoita vain liittimen vaihtamista -, se vaatii uudelleentestausta, dokumentointia ja saattaa vaikuttaa koko linkkiin.
Kuinka määrittää:
Kiinteät liitännät, siirretty harvoin → Normaali 500 syklin käyttöikä riittää
Toistuvat välijohtojen vaihdot (palvelinkeskukset, testiympäristöt) → Harkitse korkeaa-kestävyyttä (1000+ jaksoa)
Erittäin usein toistuva parittelu → Katso, voitko vaihtaa MPO- tai modulaarisiin ratkaisuihin
Ankarat ympäristöt → Teollisuusluokan{0}}liittimet, joissa on vahvistettu mekaaninen lujuus ja tiivistys
Yleinen virhe: 500 syklin ajattelu on paljon. Todellisuudessa testiympäristöt voivat kytkeä/irrottaa portin 50 kertaa viikossa - saavuttaen käyttöikärajan yhdessä vuodessa.
Tiheys ja tilarajoitukset
Miksi sillä on merkitystä:
Palvelinkeskuksissa ja suuritiheyksissä{0}}sovelluksissa fyysinen tila on kova rajoitus. Se, kuinka monta porttia mahtuu 1U:hun, vaikuttaa suoraan telineen käyttöön.
Kuinka määrittää:
Porttien määrä<48/U → LC duplex connector standard solution
Porttien lukumäärä vaatii 96-144/U → MPO/MTP rinnakkaisratkaisun
Tarvitset joustavuutta kentän päättämiseen → LC ensisijaisesti, MPO runkoverkkoon
Odotettavissa suurta laajennusta tulevaisuudessa → Pre{0}}MPO-runkoverkko, käytä MPO-to-LC-moduuleja
Yleinen virhe: Aluksi LC:n käyttäminen säästää rahaa, sitten ei löydy laajennustilaa ja joudut kaapeltamaan kokonaan uudelleen{0}}. MPO:lla on korkeampi ennakkoinvestointi, mutta alhaisempi TCO{2}}suurtiheysskenaarioissa.
Ympäristöön sopeutumiskyky
Miksi sillä on merkitystä:
Ulkokaapit, tehtaan lattiat, kuljetuskeskiöt - lämpötila, kosteus, pöly ja tärinä vaikuttavat kaikki liittimen suorituskykyyn ja käyttöikään.
Kuinka määrittää:
Vakiovarusteinen huoneympäristö → Tavallinen tietoliikenne{0}}luokka
Ulkokaapit, ei-ilmasto-ohjattu → Käyttölämpötila -40 - +75 astetta
Teollisuuskohteet, rautatieliikenne → IP67-suojaus + tärinänvaimennus-
Meri-, offshore-alustat → Suolasuihkutestattu, IP68-suojattu
Ankarat pölyiset ympäristöt → Harkitse pölysuojuksilla tai kontaktiton Expanded Beam -tyypillä varustettuja malleja
Yleinen virhe: Sisätason{0}}liittimien käyttö ulkona; kuuden kuukauden kuluttua hapettuminen ja veden sisäänpääsy aiheuttavat lisäyshäviön hyppäämisen 0,3 dB:stä 2 dB:iin tai jopa täydellisen epäonnistumisen. Myös matalissa-lämpötiloissa tavallisten liittimien keraamisilla holkeilla ja metallikoteloilla on erilaiset lämpölaajenemiskertoimet, mikä luo jännitystä, joka aiheuttaa kohdistuspoikkeaman.
Tekninen parametri Deep Dive
Lisäyksen menetys
Tekninen selitys:
Tehon menetys, kun optinen signaali kulkee liittimen kautta, mitattuna dB. Tärkeimmät lähteet ovat kuituytimen kohdistusvirheet, pään-pinnan laatu ja Fresnel-heijastus.
Käytännön arvo:
Lisäyshäviö jokaisessa yhteyspisteessä kerääntyy, mikä kuluttaa suoraan linkkibudjetin
Alle 10 Gt:n sovellukset eivät ole herkkiä 0,2 dB:n ja 0,5 dB:n eroille
25G/40G ja enemmän: 0,1dB:n ero voi huonontaa BER-arvoa 10^-12:sta 10^-9:ään
Onko se tarpeellista:
Lyhyt-kattavuus, alhainen-nopeus:<0.5dB works
Pitkä kattavuus-, suuri-nopeus: täytyy olla<0.3dB, preferably <0.25dB
Testauslaitteet, tarkkuussovellukset: Kohde<0.15dB
Kustannusvaikutus:
Siirtyminen 0,5 dB:stä 0,2 dB:iin lisää kustannuksia 20-30 %; 0,2 dB:stä 0,15 dB:iin lisää vielä 40-50 %. Pääasiassa kiillotusprosessi- ja laadunvalvontakustannukset.
Palautustappio
Tekninen selitys:
Heijastetun optisen tehon suhde takaisin lähteeseen verrattuna tulevaan tehoon dB mitattuna - korkeammat luvut ovat parempia (negatiivinen merkki tarkoittaa häviötä). PC:n pää-pinta: -40 dB, UPC: -50 dB, APC: -60 dB.
Käytännön arvo:
Vaikuttaa laserin vakauteen; heijastuva valo häiritsee laserin toimintaa
Analoginen signaalinsiirto (CATV) on erittäin herkkä paluuhäviölle
Nopeat{0}}digitaaliset signaalit (suurempi tai yhtä suuri kuin 25G) kokevat myös heijastusten aiheuttamaa-symbolien välistä häiriöitä
DWDM-järjestelmissä heijastukset luovat ylikuulumisen
Onko se tarpeellista:
Digitaaliset signaalit, lyhyt{0}}kantavuus: -50 dB riittävä (UPC)
Pitkä-etäisyys, PON, analogiset signaalit: oltava -60 dB (APC)
DWDM, koherentit optiset järjestelmät: -65 dB tai enemmän
Kustannusvaikutus:
UPC:stä APC:hen kiillotusprosessi muuttuu pallomaisesta 8 asteen kulmaan, tuotto laskee, kustannukset kasvavat 30-50%.
Loppu-Kasvojen kiillotustyyppi
Tekninen selitys:
PC (fyysinen kontakti): pallomainen kiillotus, fyysinen pää{0}}kontakti
UPC (Ultra Physical Contact): hienostuneempi pallomainen kiillotus, tiukempi kosketus
APC (Angled Physical Contact): 8 asteen kulmassa oleva kiillotus, heijastunut valo taivutettu pois kuituytimestä
Käytännön arvo:
PC: Vanha standardi, periaatteessa vanhentunut nyt
UPC: Palvelinkeskus, hyvä kustannus{0}}tehokkuus
APC: Telecom-verkkostandardi, erinomaiset tuottohäviön tiedot
Onko se tarpeellista:
Valitse sovelluksen perusteella, älä sekoita. APC toimii vain APC:n kanssa, UPC vain UPC/PC:n kanssa.
Kustannusvaikutus:
Kiillotuksen monimutkaisuus: PC < UPC < APC, kustannukset nousevat portaittain.
Mekaaninen kestävyys (paritteluikä)
Tekninen selitys:
Liittimen kestämien kytkentäjaksojen lukumäärä. Vakiojakso on 500 jaksoa, huippu-voi saavuttaa 1000+. Vikatilat sisältävät tyypillisesti keraamisen holkin kulumisen, jousen väsymisen ja kotelon salpavian.
Käytännön arvo:
Kiinteät liitännät: Siirretään kerran tai kahdesti vuodessa, 500 sykliä kestää 20 vuotta
Toistuva korjaus: Palvelinkeskuksen toiminta, saattaa muuttaa 50-100 kertaa vuodessa, 5-10 vuoden käyttöikä
Korkean-taajuuden paritus: Testauslaitteet, useita kertoja päivässä, saavuttavat käyttöiän 2–3 vuodessa
Onko se tarpeellista:
Riippuu käyttötiheydestä; vakio 500 sykliä riittää useimpiin sovelluksiin
Testausympäristöt, usein -muuttuvat palvelinkeskukset pitävät korkeaa-kestävyyttä
Ultra-korkeiden taajuuksien yhdistämisskenaarioissa harkitaan sen sijaan modulaarisia ratkaisuja
Kustannusvaikutus:
Kestävässä{0}}liittimessä käytetään parempia keraamisia materiaaleja (zirkoniumoksidia) ja vahvistettuja jousia, mikä lisää kustannuksia 15–25 %.
Käyttölämpötila:
Vakioluokka: 0 astetta ~ +70 astetta (sisävarusteluhuoneet)
Laajennettu arvosana: -20 astetta ~ +75 astetta (ulkokaapit)
Teollisuusluokka: -40 astetta ~ +85 astetta (ankarat ympäristöt)
Suojausluokitus:
Ei suojausta: puhtaat sisäympäristöt
IP67: Pölynkestävä-, lyhyt upottaminen (1 metrin syvyyteen 30 minuuttia)
IP68: Pölyn-kestävä, pitkä-upotus (valmistajan-määrittämä syvyys ja kesto)
Käytännön arvo:
Väärän ympäristölaadun käyttö aiheuttaa ennenaikaisen liittimen vian. Olemme havainneet asiakkaita, jotka käyttävät sisä--luokan liittimiä Koillis-Kiinan ulkokaapeissa. -30 asteen talvilämpötiloissa keraamiset holkit ja metallikotelot kutistuvat eri tahtia aiheuttaen jännitystä, joka aiheuttaa kuidun katkeamista.
Kustannusvaikutus:
Teollisuus-luokka maksaa 1,5-2x standardilaatu, sotilas-/meriluokka 3-4x. Pääasiassa materiaalikustannukset (ruostumattomasta teräksestä valmistetut kotelot, erikoistiivistyskomponentit) ja testauskustannukset.
Sovellusskenaariot ja määrityssuositukset
Skenaario 1: Suuri palvelinkeskus (10,000+ palvelinta)
Tyypilliset vaatimukset
Tiheä{0}}kaapelointi, 100G/400G-verkot
Toistuvat välijohdon vaihdot ja laajennukset
Herkkä lisäyshäviöbudjetille (moni{0}}tasoinen peräkkäinen)
Tarvitset selkeän merkinnän ja hallinnan
Käyttöönoton huomioitavaa:
Ennalta päätetyt runkoverkkoratkaisut ovat 3–5 kertaa nopeampia kuin kenttäpääte, mutta 20–30 % suuremmat ennakkoinvestoinnit
Suosittelemme MPO-liittimiä käyttämään Pinned/Unpinned -pariliitosta kentän tunnistusvirheiden välttämiseksi
Puhdistuksen hallinta on kriittistä: Ehdota puhdistustyökalusarjoja jokaiseen telineeseen
Merkintäjärjestelmä on suunniteltava suunnitteluvaiheessa
Sovellettavat ratkaisut
Runko: MPO/MTP-12 tai MPO-24 uplinkeille ja palvelinliitäntöille
Pääsy: LC-duplex-liittimet, pariksi MPO{0}}LC Breakout -moduulien kanssa
Puolalainen tyyppi: Pääasiassa UPC, APC pitkän matkan{0}}yhdysliitäntöihin
Kuitu: Pääasiassa yksimuoto{0}} (tulevat 400G/800G-päivitykset)
Kustannusnäkökohdat
Alkuinvestointi: MPO-ratkaisu 30-40 % korkeampi kuin perinteinen LC
TCO: Työvoimakustannukset huomioon ottaen MPO-ratkaisu maksaa takaisin 3-5 vuodessa
Ehdota vaiheittaista toteutusta: Ydin alkaa MPO:lla, pääsy voi säilyttää LC:n
Teleoperaattorin runkoverkko
Tyypilliset vaatimukset
Ultra{0}}pitkän matkan lähetys (50-100+ kilometriä)
Erittäin tiukat lisäyshäviön ja paluuhäviön määritykset
DWDM/OTN-järjestelmät, moni{0}}aallonpituusmultipleksointi
Laitteiden{0}puolen liitännät ensisijaisesti SC/FC
Täytäntöönpanon näkökohdat
Kaikki liitäntäkohdat on tarkistettava optisella tehomittarilla ja OTDR:llä
Pää-kasvojen mikroskooppitarkastus on pakollinen, ei voi luottaa vain teknisiin tietoihin
APC:n pää{0}}kasvojen suunnalla on väliä (näppäin ylös), kiinnitä huomiota asennuksen aikana
Suosittele keraamisia kohdistusholkkeja fosforipronssin sijaan
Sovellettavat ratkaisut
Liittimen tyyppi: SC/APC tai FC/APC
Kuitu: Single{0}}mode G.652D tai G.655
Paluuhäviövaatimus: Yli -60 dB
Loppu-kasvojen puhdistus: On käytettävä ammattimaisia puhdistuslaitteita ja tarkastustyökaluja
Kustannusarviot:
Liittimen hinta on pieni osa (<5%), but system impact is huge
Yksi ei--yhteensopiva yhteyspiste voi vaikuttaa kymmeniin aallonpituuksiin
Ylläpitokustannukset ylittävät alkuperäisen hankinnan: Suosittele varaosien ja puhdistustyökalujen varastointia
Tehdasautomaatioverkko
Tyypilliset vaatimukset
Suuret lämpötilavaihtelut (-20 astetta ~ +60 astetta)
Pöly, öljy, tärinäympäristö
Tiukat EMI/EMC-vaatimukset
Tarvitsee IP{0}} suojauksen
Täytäntöönpanon näkökohdat
Kaikissa liitäntäpisteissä on oltava tiivistys- ja lukitusmekanismit
Suosittele panssaroituja optisia kaapeleita, vahvistettu liittimen takakaapelin suoja
Varmista asennuksen aikana, että tiivisterenkaat ovat kunnolla paikallaan, kiristysmomentti spesifikaatioiden mukaan
Säännöllinen tarkastus (neljännesvuosittain), koska tärinä voi löysätä liitoksia
Sovellettavat ratkaisut
Liittimet: Industrial{0}}LC tai lujitettu SC
Suojausluokitus: IP67 (työpaja) tai IP68 (ulkona)
Käyttölämpötila: -40 astetta ~ +85 astetta
Tärinänvaimennus-: IEC 61753-1 -standardin mukainen
Kustannusnäkökohdat
Teollisuuden{0}}liittimet ovat 2–3-kertaisia vakiolaatuisia
Mutta paljon pienempi vikaprosentti: Kentän vaihtotyökustannukset voivat olla 10x liittimen hinta
Suosittele siirtymistä teolliseen{0}}luokkaan alusta alkaen, älä ajattele "käytä tavallista ensin, vaihda rikkinäisenä
5G Fronthaul Network (BBU-AAU)
Tyypilliset vaatimukset
Tiheät solut-, 12–48 kuitua tukiasemaa kohti
Ulkoilma, laaja lämpötila-alue
Tarvitaan nopeaa käyttöönottoa
eCPRI/25G-nopeudet, herkkä lisäyshäviölle ja dispersiolle
Täytäntöönpanon näkökohdat
Ankara torni-yläympäristö: lämpötila -40 astetta ~ +70 astetta, auringonotto, sade ja lumi
Suosittele valmiita{0}}ratkaisuja, kentän päätteen laatua on vaikea taata
MPO-liittimien on oltava vedenpitäviä, tiivistys on kriittinen
Kaapelien reitityksessä tulee huomioida tuuli- ja jääkuormitus, riittävä kiinnityspisteväli
Sovellettava ratkaisu
Runko: MPO-12 valmiiksi päätetty ratkaisu
Laitepuoli: LC/APC tai SC/APC (riippuu laiteliitännästä)
Kuitu: Single{0}}mode OS2, suosittele G.652D tai parempi
Suojaus: Liitin IP67, vahvistettu takakaapelin suojaus
Kustannusnäkökohdat
Ennakkoon päätetty 20–30 % kalliimpi kuin kentän päättäminen, mutta rakennusaika lyheni 60–70 %
Pienempi virheprosentti: Kentän päätteen epäonnistumisprosentti on 3-5x ennalta päätetty
Työvoimakustannukset: Torni{0}}huipputyön päivittäinen työvoima voi olla 2–3 kertaa materiaalikustannukset
Hinnoittelu- ja hankintatiedot
Hintarakenneanalyysi
Liittimen rungon kustannustekijät
Keraamisen holkin tarkkuus: Halkaisijan toleranssi ±0,5 μm - ±0,1 μm, jokainen tarkkuuden kaksinkertaistaa kustannuksia 30-50 %
Lopeta{0}}kasvojen kiillotusprosessi: PC → UPC → APC, jokainen taso pidentää kiillotusaikaa, vähentää tuottoa
Kohdistusholkin materiaali: fosforipronssi (taloudellinen) vs keramiikka (korkea{0}}), keramiikka maksaa 50 % enemmän, mutta 3x parempi kestävyys
Kotelon ja jousimateriaalit: Tavallinen ruostumaton teräs vs. erikoisseokset, vaikuttaa korroosionkestävyyteen ja mekaaniseen suorituskykyyn
Lisävarustekustannukset
Takakaapeli ja saappaat: Vakiosuojaus vs. vahvistettu vs. panssaroitu, 2-4x hintaero
Sovittimet/laipat: Vakio vs. pieni{0}}häviötyyppi, 20–30 %:n palkkio
Asennustarvikkeet: puhdistustyökalut, pääty{0}}kasvonsuojat, tarramateriaalit
Testaus ja hyväksyminen: Jos 100 % testaus ja raportit vaaditaan, lisää kustannuksia 15-20 %
Piilokustannukset (helposti huomaamatta)
Järjestelmäpäivitykset liiallisen välityshäviön vuoksi: Saattaa vaatia parempia optisia moduuleja tai lisävahvistimia
Vian korvauskustannukset: Kenttäpalvelumaksut, seisokkien häviöt, uusintatestaus
Yhteensopimattomuuden korjaus: Väärän tyypin ostaminen (APC/UPC-sekoitus) vaatii erän vaihtamisen
Tiivistevirhe: Ulkosovelluksissa yhden liitoskohdan veden sisäänpääsy voi vaikuttaa koko linkkiin
Hintaan vaikuttavat tekijät
Tekninen arvosana (vaikutus 40–60 %)
Lisäyshäviön tiedot: Jokainen 0,1 dB:n parannus, hinta +15-25 %
Palautushäviön tiedot: UPC → APC, hinta +30-50 %
Loppu-pintojen laatu: vakiokiillotus → tarkkuuskiillotus, hinta +20-30 %
Ympäristöön sopeutuvuus (50-100 % vaikutus)
Käyttölämpötila-alue: Jokainen 20 asteen laajennus, hinta +15-20 %
Suojausluokka: IP65 → IP67 → IP68, kustannukset nousevat portaittain
Tärinänvaimennus-: vahvistettu rakenne + lukitusmekanismi, hinta +30-40 %
Volyymi ja räätälöinti (vaikutus 20-50%)
Pieni erä (<100 pcs): Higher unit price, no negotiation room
Keskikokoinen erä (100-1000 kpl): 10-15 % alennus mahdollinen
Large batch (>1000 kpl): Voidaan neuvotella 15-25% alennuksesta
Räätälöinti: Korkeampi MOQ, yksikköhinta +10-20 %
Ennakko-päätetty vs. kenttä lopetettu (30–50 %:n vaikutus)
Ennalta päätetyt patch-johdot: Tehdastuotanto, vakaa laatu, mutta 20-30 % korkeampi yksikköhinta
Kentän päättäminen: halvemmat materiaalit, mutta vaatii työkaluja, taitoja, aikaa - kokonaishinta riippuu asennusolosuhteista
Ostomenetelmät
Ota yhteyttä suoraan saadaksesi tarjouksia:
Soveltuu joukkohankintoihin, mukautettuihin vaatimuksiin, järjestelmäintegraatioprojekteihin
Edut:
Suora tekninen tuki, hinta neuvoteltavissa, muokattavissa
Käsitellä:
Lähetä vaatimukset → Tekninen vahvistus → Tarjous → Näytetestaus (valinnainen) → Joukkotilaus
Aikajana:
Vakiotuotteet 3-5 päivän tarjous, räätälöidyt tuotteet 1-2 viikkoa
Tarjoamamme palvelut:
Tekninen valintatuki: Suosittele sopivia ratkaisuja sovellusskenaarioiden perusteella
Näytetestaus: Pienen erän kokeilu, varmista suorituskyky ennen joukkoostosta
Räätälöintipalvelut: Erikoispituudet, värikoodaus, asiakastarrat
Testiraportit: Anna lisäyshäviön, palautushäviön testitiedot (valinnainen)
Tekninen koulutus: Asennus, testaus, huolto-opastus (suuret tilaukset)
Luottamus ja valtuustiedot
Tuotesertifikaatit:
ISO 9001: Laadunhallintajärjestelmä
IEC 61754: Liitinliitäntästandardit
Telcordia GR-326: Yleiset vaatimukset optisille liittimille
RoHS-yhteensopiva: Ympäristöstandardit
Testausstandardit:
Sisäänpanohäviö: IEC 61300-3-4 mukaan
Paluuhäviö: IEC 61300-3-6 mukaan
Kestävyys: IEC 61300-2-2 mukaan
Ympäristö: asiaankuuluvan IEC 61300-2 -sarjan mukaan
Toimialan vaatimustenmukaisuus:
Televiestintästandardit: ITU-T-suositukset
Datakeskus: TIA-942-yhteensopiva
Teollisuus: IEC 61753-1 kestävät standardit
FAQ
K: Pitäisikö minun valita LC- vai SC-liittimet?
V: LC on nykyinen standardi palvelinkeskuksille ja suuri{0}}tiheyksisille sovelluksille - pienempi ja kaksipuolinen suunnittelu. SC:tä käytetään edelleen laajalti tietoliikennelaitteissa ja ulkosovelluksissa - suurempi, kestävämpi, helpompi käsitellä käsineillä. Jos rakennat uutta infrastruktuuria ja tilaa on vähän, valitse LC. Jos olet yhteensopiva olemassa olevien laitteiden kanssa tai tarvitset kestävyyttä ulkona, SC on järkevää.
K: Tarjoatko volyymialennuksia?
V: Kyllä. Hinnoittelukatkot alkavat tyypillisesti 100 kappaleesta, ja merkittävimmät alennukset ovat 500+ ja 1000+. Tarkka alennus riippuu liittimen tyypistä, räätälöintivaatimuksista ja toimitusajasta. Ota yhteyttä ja kysy erityistarpeestamme projektitarjousta varten. Tarjoamme myös lähetysinventointiohjelmia meneillään oleviin projekteihin, joiden kulutus on ennakoitavissa.
K: Milloin tarvitsen APC:n UPC:n sijaan?
V: APC tarvitaan: PON/FTTH-verkoissa, analogisessa videolähetyksessä (CATV), kaukoliikenteen{0}}televiestintä- ja DWDM-järjestelmissä. 8 asteen kulmakiillotus ohjaa heijastukset pois kuidun ytimestä, jolloin saadaan -60 dB paluuhäviö vs. -50 dB UPC:lle. Palvelinkeskuksiin ja yritysverkkoihin, jotka käyttävät alle 25 Gt:n digitaalisia signaaleja kohtuullisilla etäisyyksillä, UPC riittää ja maksaa 30-50 % vähemmän. Älä käytä APC:tä "vain siksi" - se vaatii yhteensopivia liittimiä koko järjestelmässä.
K: Voinko saada näytteitä ennen kuin sitoudun suureen tilaukseen?
V: Ehdottomasti. Suosittelemme näytetestausta uusille sovelluksille tai toimittajaa vaihdettaessa. Vakiotuotteet: pienet määrät normaalihintaan. Mukautetut tuotteet: näytemaksuja voidaan periä, hyvitetään tuotantotilauksiin. Voimme myös järjestää tehdastestauksen ja toimittaa suorituskykytiedot ennen kuin asennat mitään.
K: Kuinka kauan kuituliittimet todella kestävät?
V: Arvioitu 500 yhdistämisjaksolle tarkoittaa tyypillisesti 10-20 vuotta kiinteissä asennuksissa, joissa on satunnaisia siirtoja. Testilaboratorioissa tai usein-uudelleenkonfiguroiduissa palvelinkeskuksissa saatat saavuttaa 500 sykliä 2-5 vuodessa. Ympäristötekijöillä on enemmän merkitystä kuin iällä - lämpötilavaihtelulle alttiina olevat ulkoliittimet hajoavat nopeammin kuin ilmastosäädellyt{13}}sisäliittimet. Olemme nähneet, että 15 vuotta vanhat liittimet toimivat edelleen vaatimusten mukaisesti vakaissa ympäristöissä, ja 3 vuotta vanhat liittimet epäonnistuvat vaikeissa olosuhteissa.
K: Mikä on toimitusaikasi mukautetuille pituuksille tai eritelmille?
V: Vakiotuotteet: 3-5 arkipäivää. Valmiiksi päätetyt kokoonpanot vakiopituuksilla: 5-10 päivää. Mukautetut pituudet tai erikoiskokoonpanot: 2-4 viikkoa monimutkaisuudesta riippuen. Mukautetut holkkityypit tai erityiset ympäristöluokitukset: 4-6 viikkoa. Kiire-palvelu saatavilla kriittisiin projekteihin - kerro meille aikajanasi.
K: Mistä halpojen ja kalliiden liittimien välinen hintaero johtuu?
V: Tärkeimmät tekijät: holkkien toleranssi (±0,5 μm vs ±0,1 μm), pää-pintojen kiillotuksen laatu, keraamiset vs. pronssiset tasausholkit, ympäristöluokitus ja testauksen tarkkuus. 3 dollarin liitin saattaa testata spesifikaatioiden sisällä, mutta vaihteluvälillä. 15 dollarin liittimessä on tiukemmat toleranssit, parempia materiaaleja ja alhaisemmat pitkän ajan -vikaukset. Kriittisissä sovelluksissa 3–5 kertaa enemmän rahaa liittimiin yksittäisen järjestelmävian välttämiseksi on hyvä vakuutus.
Yhtenä ammattimaisimmista valokuituliittimien valmistajista ja toimittajista Kiinassa tuotteillamme on hyvä maine markkinoilla. Voit olla varma, että täällä tehtaallamme myymme Kiinassa valmistettuja kehittyneitä kuituoptisia liittimiä. Myös räätälöity palvelu on saatavilla.
