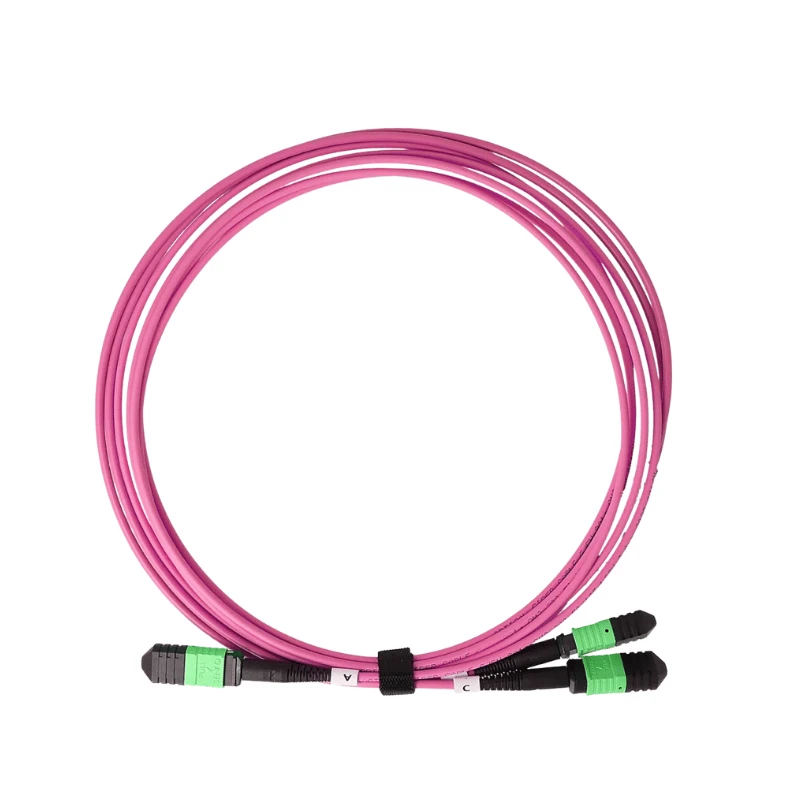

DIMI OM4 MPO Trunk Cable on tehtaalla-päätetty monimuotokuitukokoonpano, jossa on OM4 50/125 μm kuitu- ja MPO-liittimet molemmissa päissä. Se tarjoaa valmiiksi-päätetyn MPO---MPO-moni-kuituyhteyden määritetyllä kuitumäärällä, liittimen sukupuolella, napaisuuden ja optisen häviön vaatimuksilla.
Tuotteen tekniset tiedot
|
Parametri |
Erittely |
|
Tuotetyyppi |
OM4 MPO-runkokaapeli |
|
Kuitutyyppi |
OM4 50/125 μm Multimode |
|
Liittimen tyyppi |
MPO MPO:lle |
|
Liittimen sukupuoli |
Mies (kiinnitetty) / Nainen (irrotettu) |
|
Kuitumäärä |
8 / 12 / 16 / 24 / 32 / 48 / 72 / 96 / 144 kuitua |
|
Kiillotettu liitin |
PC |
|
Vastakkaisuus |
Tyyppi A / Tyyppi B / Tyyppi C |
|
Lisäyksen menetys |
Standardi Enintään 0,60 dB / Elite Vähemmän tai yhtä suuri kuin 0,35 dB |
|
Palautustappio |
Suurempi tai yhtä suuri kuin 20 dB |
|
Toimintaaallonpituus |
850/1300 nm |
|
Takkityypit / arvosanat |
LSZH / OFNR / OFNP / PVC |
|
Kaapelin pituus |
Mukautettu |
|
Käyttölämpötila |
-20 asteesta +70 asteeseen |
|
Varastointilämpötila |
-40 astetta +85 asteeseen |
|
Sovellettavat standardit |
IEC 61754-7-1 / IEC 61754-7-2, IEC 61300, ANSI/TIA-568.3-E |
|
Ympäristön noudattaminen |
RoHS / REACH |
MPO-runkokaapelin kokoonpano
MPO-runkokaapelin RFQ:n liitin ja kuitujärjestely tulee määrittää ennen tuotantoa. Vaaditussa eritelmässä on yksilöitävä seuraavat tiedot:
Kuitumäärä
Määritä tarvittava kuitumäärä luetelluista kokoonpanoista projektisuunnitelman mukaan.
Liittimen sukupuoli
Määritä molemmissa päissä vaadittava MPO-liittimen sukupuoli. Valitun liittimen tulee vastata laitteen, kasetin, sovitinpaneelin tai muun MPO-komponentin liitosliitäntää.
Vastakkaisuus
Määritä tyyppi A, tyyppi B tai tyyppi C vaaditun kuitukartoituksen mukaan. Napaisuus tulee vahvistaa koko yhteysarkkitehtuuria vasten sen sijaan, että se valitaan itsenäisesti.
Tappion arvosana
Määritä Standard Loss tai Elite Loss koko linkin edellyttämän optisen häviön budjetin mukaan.
Takki ja pituus
Määritä tarvittava vaippaluokitus ja valmis kaapelin pituus asennusympäristön ja kaapelin reitin mukaan.
Tarjousta varten ostajat voivat toimittaa projektipiirustuksen, materiaaliluettelon tai teknisen eritelmän, kun tarvittava MPO-kokoonpano on jo määritetty. DIMI voi tarkistaa toimitetun spesifikaation ennen tuotantoa, jos konfiguraatioselvitystä tarvitaan.
OM4:n optinen suorituskyky
OM4 Multimode Fiber
Tässä kaapelikokoonpanossa OM4 50/125 μm:n monimuotokuitua käytetään monimuotooptisissa linkeissä, jotka toimivat 850 nm:llä ja 1300 nm:llä.
Normaali ja eliittitappio
DIMI tarjoaa standardihäviön, jonka suurin lisäyshäviö on 0,60 dB, ja Elite Loss, jonka enimmäiskytkentähäviö on 0,35 dB.
Optisen linkin budjetti
Sopiva häviöluokka tulee valita koko optisen linkin budjetin mukaan, mukaan lukien liitinhäviöt, passiiviset komponentit, liitännät ja valitun lähetin-vastaanottimen optinen budjetti.
Linkin etäisyyden huomioon ottaminen
Lähetysetäisyys riippuu täydellisestä optisesta arkkitehtuurista, mukaan lukien lähetin-vastaanottimen tyyppi, linkin pituus, liitinhäviöt ja yhdistettyjen liitäntöjen määrä, eikä pelkästään OM4-kuitunimestä.
Tarkastus ja testaus
DIMI tarkastaa ja testaa valmiit OM4 MPO-runkokokoonpanot ennen toimitusta.
Optisen suorituskyvyn testaus
Sisäänpano- ja paluuhäviö testataan valmiin kokoonpanon optisten vaatimusten mukaisesti.
01
3D-interferometrin tarkastus
MPO-liittimen geometria tarkastetaan 3D-interferometrillä, mukaan lukien kuidun korkeus, kaarevuussäde ja kärjen poikkeama.
02
Liittimen pää-Kasvojen tarkastus
Liittimen päätypinnat tarkastetaan kontaminaatioiden, naarmujen, kuoppien ja muiden näkyvien vikojen varalta ennen toimitusta.
03
Napaisuuden ja jatkuvuuden tarkistus
Kuitujen jatkuvuus ja kuitukartoitus tarkistetaan määritettyä napaisuuskonfiguraatiota vasten.
04
Testidokumentaatio
Sarjanumeroidut -testiraportit toimitetaan lähetysten mukana, jotta toimitettu kokoonpano voidaan liittää sen tallennettuihin testituloksiin.
05
Valmistaja DIMI Fiber
Sertifioitu valmistusjärjestelmä
DIMI valmistaa valokuitukaapelikokoonpanoja ISO 9001:2015- ja TL-9000-sertifioidun laadunhallintajärjestelmän mukaisesti käyttämällä automaattisia kaapelien katkaisu-, kuorinta- ja päätelaitteita MPO/MTP-kokoonpanoon.
MPO/MTP-kokoonpanokapasiteetti
DIMIn valokaapelikokoonpanotuotannon raportoitu kapasiteetti on yli 10 000 kokoonpanoa päivässä.
Teknisten eritelmien tarkistus
DIMI voi tarkistaa asiakkaiden piirustukset ja vaatimukset MPO-liittimen kokoonpanosta, napaisuudesta, optisesta häviöstä, vaippavaatimuksista ja muista projektin teknisistä tiedoista ennen tuotantoa.
Tuotannon jäljitettävyys
Valmiit kaapelikokoonpanot tunnistetaan ja dokumentoidaan tarkastus- ja optisten testien muistiinpanoilla, ja kuituoptisten kaapelikokoonpanojen mukana toimitetaan yksittäiset testiraportit.
FAQ
K: Mikä on tyypillinen läpimenoaika OM4 MPO -runkokaapeleille?
V: Vakiokokoonpanoissa tyypillinen tuotannon läpimenoaika on 5–7 työpäivää kaapelin eritelmien ja tilaustietojen vahvistamisen jälkeen. Mukautetut kokoonpanot tai suuremmat projektimäärät voivat vaatia erilaisen aikataulun.
K: Voinko tilata OM4 MPO -runkokaapelinäytteen ennen massatuotantoa?
V: Kyllä. Näyte voidaan valmistaa spesifikaatioiden tarkistamista varten ennen massatuotantoa. Näin ostajat voivat vahvistaa fyysisen kokoonpanon ja sovitun kokoonpanon ennen tuotantotilauksen vapauttamista.
K: Voiko OM4 MPO -runkokaapelia mukauttaa OEM-merkinnällä?
V: OEM-merkintä voidaan määrittää projektitilauksille. Tarran sisältö, muoto, tunnistevaatimukset ja sijoitus tulee vahvistaa ennen tuotantoa.
K: Miten OM4 MPO -runkokaapeli yleensä pakataan lähetystä varten?
V: MPO-runkokaapelit on yleensä suojattu ja pakattu yksitellen, jotta vähennetään liittimen saastumisen ja mekaanisten vaurioiden riskiä kuljetuksen aikana. Pakkausvaatimukset voidaan vahvistaa kaapelin kokoonpanon ja toimitusehtojen mukaan.
K: Mitä eroa on MPO-runkokaapelilla ja MPO-johtosarjakaapelilla?
V: MPO-runkokaapelin päissä käytetään MPO-liittimiä ensisijaisina monikuituliitäntöinä, kun taas MPO-johtosarjan kaapeli siirtyy yleensä MPO-liittimestä yksittäisiin duplex- tai simplex-liittimiin. Tarvittava kokoonpano riippuu liitäntäarkkitehtuurista.
K: Mitä eroa on uros- ja naaraspuolisten MPO-liittimien välillä?
V: Urospuolisissa MPO-liittimissä käytetään ohjausnappeja, kun taas naaraspuolisissa MPO-liittimissä ei. Liittimen sukupuolen tulee vastata laitteelle tai liitäntäkomponentille määritettyä MPO-liitäntää.
K: Mitä eroa on LSZH-, OFNR-, OFNP- ja PVC-kaapelivaippailla?
V: LSZH-takit valitaan yleensä kohteisiin, joissa vaaditaan vähäsavuisia ja halogeenittomia{0}}materiaaliominaisuuksia. OFNR ja OFNP ovat palonsuojaluokituksia, joita käytetään yleisesti nousuputkien ja liitosten asennuksissa Pohjois-Amerikan strukturoiduissa kaapeleissa, kun taas PVC on yleinen vaippamateriaali sovelluksissa, joissa vaadittu asennusluokitus sallii sen käytön. Lopullisen takin valinnan tulee noudattaa soveltuvia paikallisia rakennus- ja palomääräyksiä.
K: Mitä eroa on OM4- ja OS2-MPO-runkokaapeleilla?
V: OM4 käyttää 50/125 μm monimuotokuitua ja on tarkoitettu monimuotooptisille linkeille, kun taas OS2 käyttää yksimuotokuitua yksimuotoiseen-lähetykseen. Tarvittava kuitutyyppi riippuu optisista lähetin-vastaanottimista, verkkoarkkitehtuurista ja suunnitellun linkin siirtovaatimuksista.
