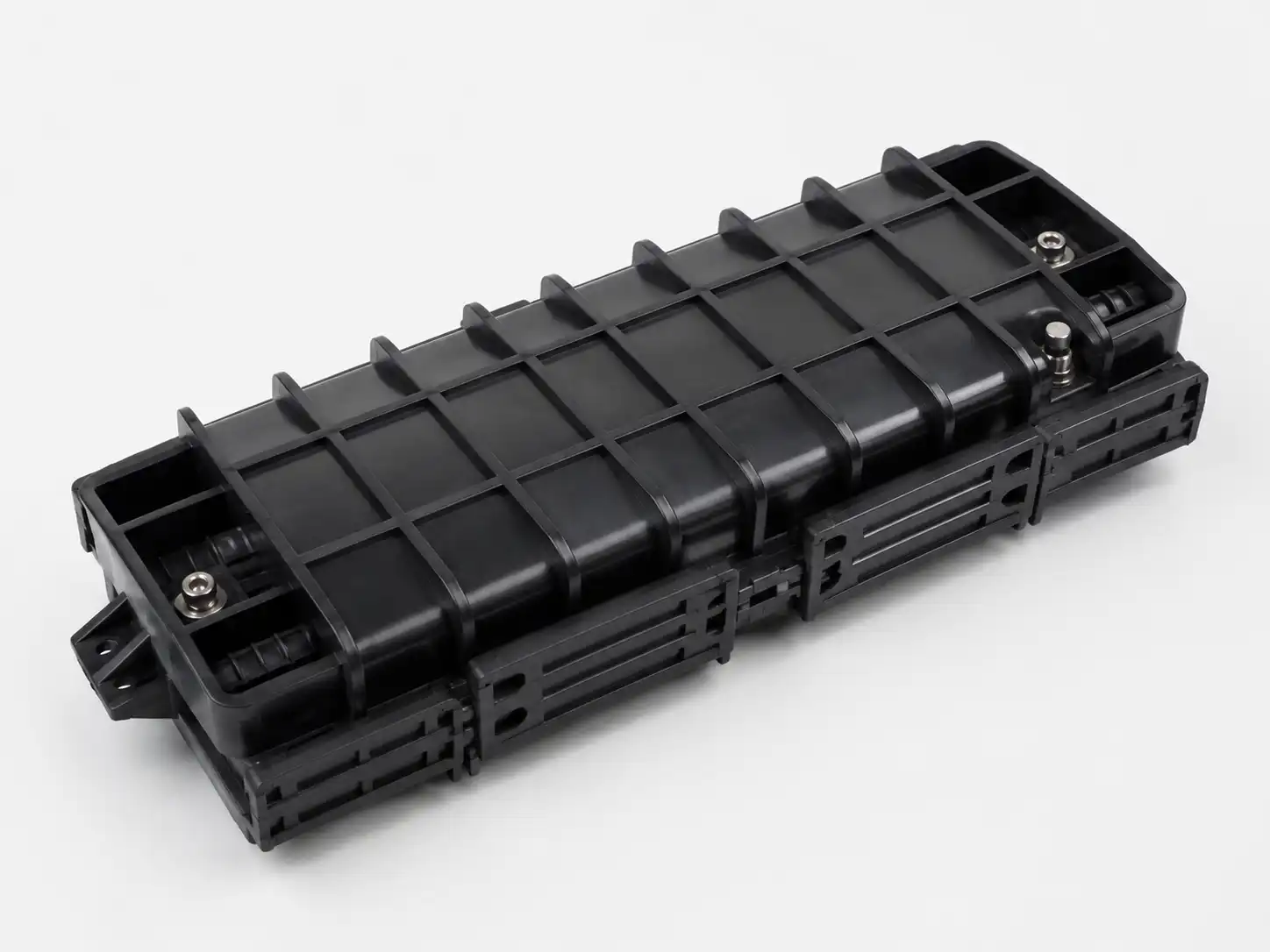

12 Core Horizontal Fiber Optic Splice Closure on kompakti ulkokotelo, joka suojaa ja järjestää jopa 12 yksittäistä-kuitujatkosta FTTH:ssa ja{3}}tehdasverkkojen ulkopuolella. Sen vaakasuora rivirakenne soveltuu kaapeliliitoksien tiivistämiseen, haarapisteisiin ja korjauskohteisiin, joissa tilaa ja jatkoskapasiteettia on rajoitetusti. Suljin käyttää uudelleen-syötettävää mekaanista tiivistystä ja konfiguroitavia kaapeliläpivientejä käytännön kenttähuoltoa varten.
Tekniset tiedot
|
Erittely |
Yksityiskohdat |
|
Tuotetyyppi |
12-kuituinen vaakasuora kuituoptinen liitossuljin |
|
Sulkemistyyppi |
Vaakasuora / upotettu |
|
Suurin liitoskapasiteetti |
12 yksittäistä{1}}kuitujatkosta |
|
Jatkoalusta |
1 × 12F lokero |
|
Kaapeliportit |
2 tai 4 porttia; 1-in/1-out tai 2-in/2-out |
|
Kaapelin halkaisija |
Tyypillisesti Ø5–13 mm, kokoonpano-riippuvainen |
|
Asunnon materiaali |
UV-kestävä tekninen muovi; PC / ABS / PP vaihtoehdot |
|
Tiivistysmenetelmä |
Uudelleen-syötettävä mekaaninen tiiviste |
|
Suojausluokitus |
IP68-luokiteltu muotoilu |
|
Käyttölämpötila |
−40 astetta +65 asteeseen |
|
Vakioväri |
Musta |
Rakenne- ja kuituhallinta
Suljin yhdistää suojakotelon, tiivistysjärjestelmän, kaapelin-sisääntulokomponentit, liitosalustan, kuitu-reititysalueen ja kaapelin-lujuus-jäsenen kiinnityskohdat. 12F-liitosalusta pitää jatkosholkit ja kuidun löysyyden järjestyksessä samalla kun kuidun reititys on hallittua. Kaapelin kiinnitys eristää ulkoiset vetovoimat jatkosalueelta, mikä vähentää mekaanista rasitusta asennuksen ja huollon aikana.
Uudelleen-syötettävän mekaanisen rakenteen ansiosta teknikot voivat avata kotelon tarkastusta, korjausta tai verkon muokkausta varten ilman, että koko suljin vaihdetaan.
Kaapelien yhteensopivuus ja asennus
Varmista ennen tilaamista kuitumäärä, kaapelin ulkohalkaisija, kaapelin -syöttömäärä, kaapelin rakenne, lujuus{1}}jäsenen tyyppi ja vaadittu asennustapa. Nämä parametrit määrittävät sopivan portin ja tiivistyskokoonpanon.
Suljin voidaan toimittaa antenni-, pylväs-/seinä---, kanava-, käsi-/kaivo-, maanalaisiin ja suoraan-haudattuihin sovelluksiin tarvittavilla asennus- ja tiivistystarvikkeilla. Asennuksen aikana kaapelin vaipat ja lujuusosat tulee kiinnittää tukevasti ennen kuidun reititystä ja valmistajan määrittämää vähimmäistaivutussädettä tulee noudattaa.
Sovellukset
Tyypillisiä sovelluksia ovat:
FTTH-pudotus ja jakelun liitos kompakteissa verkon{0}}reunapisteissä
Antenni- ja pylväsasennetut{0}}kaapeliliitokset, joissa tilaa on rajoitetusti
Kanava- ja käsireikäasennukset, jotka vaativat suojattua inline jatkokset
Kaapelin korjauspisteet reittivaurioiden tai huollon jälkeen
Haaraliittymät maaseudun laajakaista- ja viime{0}}mailin verkoissa
Seinälle{0}}kiinnitettävät ulkoliitoskohdat rakennusten ja kulkusolmujen lähellä
OEM/ODM ja tarjonta
DIMI tukee OEM-logomerkintöjä, mukautettua pakkausta, kotelon väriä, kaapeli{0}}porttikokoonpanoa ja lisävarustesarjoja. Projektitilauksissa insinöörit voivat tarkistaa kuitujen määrän, kaapelin halkaisijan, asennusympäristön ja tuotemerkin vaatimukset ennen tuotantoa. Näytteitä voidaan toimittaa tuotearviointia ja projektin hyväksyntää varten.
Laaduntarkastus ja dokumentointi
Laadunvalvonta kattaa saapuvan materiaalin tarkastuksen,{0}}prosessin aikana tapahtuvat kokoonpanotarkastukset, sinetöinnin ja mekaanisen tarkastuksen, valmiin-tuotteen tarkastuksen ja vienti-pakkauksen tarkastuksen. Sovellettavia tuotetestejä voivat olla IP68-tiivistys, kaapelin vetolujuus ja pysyvyys, isku-, murskaus-, taivutus-, lämpötilasyklit, UV-vanhenemis- ja suola{5}}suihkutestaus asiaankuuluville metalliosille.
Projektin arviointia varten voidaan toimittaa tietolomakkeita, tarkastuspöytäkirjoja ja soveltuvia testiraportteja. DIMIn valmistusjärjestelmä sisältää ISO 9001:2015- ja TL-9000-laadunhallintasertifikaatit.
Tilaus & Logistiikka
MOQ
100 kpl tavallisiin joukkotilauksiin; näytetilaukset saatavilla arvioitavaksi.
01
Käsittely
Tyypillisesti 7–14 arkipäivää määrittelystä ja tilausvahvistuksesta.
02
Toimitus
Tyypillisesti 20–30 päivää meritse, lentokoneella tai pikakuljetuksella määränpäästä ja toimitustavasta riippuen.
03
Pakkaus
Yksilölliset suojapakkaukset ja vientilaatikot; lavaus ja mukautetut merkinnät saatavilla projektitilauksia varten.
04
Maksu
T/T:tä tai L/C:tä voidaan käyttää tavallisiin B2B-tilauksiin; muut järjestelyt voidaan vahvistaa hyväksytyille projekteille.
05
FAQ
K: Voiko suljin toimittaa täydellisenä asennussarjana?
V: Kyllä. Täydellinen sarja voi sisältää jatkosalustan, tiivistysosat, kaapelin-kiinnitysosat, jatkossuojaholkit ja tarvittavat asennustarvikkeet. Tarkka materiaaliluettelo tulee ilmoittaa tarjouksessa, jotta vältetään lisävarusteiden yhteensopivuus.
K: Pystytkö vastaamaan olemassa olevaan sulku- tai kilpailijamalliin?
V: Kyllä. Korvaavia tai yksityisiä-tarraprojekteja varten ostajat voivat toimittaa olemassa olevan näytteen, piirustuksen, valokuvat tai mallinumeron. DIMI voi tarkistaa mekaanisen kokoonpanon ja kehittää vastaavan tai vastaavan OEM-version, jos se on teknisesti mahdollista.
K: Mitä tietoja tarjouspyyntöön tulisi sisällyttää?
V: Ilmoita vaadittu määrä, kohdemaa, kaapelimalli, odotettu vuotuinen tai projektimäärä, pakkausvaatimukset ja kaikki vaaditut tarkastus- tai sertifiointiasiakirjat. Epätyypillisiin projekteihin suositellaan kaapelin tietolomaketta tai olemassa olevaa sulkumallia.
K: Voitko tukea vaiheittaisia tai toistuvia projektitilauksia?
V: Kyllä. Projekti-pohjaisia ja toistuvia toimitusohjelmia voidaan järjestää tuotantoaikataululla, joka perustuu ennustettuun määrään, spesifikaatioiden vakauteen ja vaadittuihin toimituspäiviin.
K: Mitä asiakirjoja voi seurata massalähetyksen mukana?
V: Tilauksesta riippuen asiakirjat voivat sisältää kauppalaskun, pakkausluettelon, alkuperätodistuksen, tuotetiedot, tarkastuspöytäkirjat ja sovellettavat testiraportit. Projektikohtaiset-asiakirjat tulee pyytää ennen tilausvahvistusta.
K: Voiko suljin tilata eri kokoonpanoissa yhden projektin yhteydessä?
V: Kyllä. Erilaisia porttijärjestelyjä, kaapelin{1}}sisääntulokokoonpanoja, värejä ja lisävarustesarjoja voidaan määrittää, kun projekti vaatii useita muunnelmia. Jokainen kokoonpano tulee vahvistaa ja dokumentoida ennen massatuotantoa.
K: Voidaanko kolmannen osapuolen{0}}tarkastus järjestää?
V: Kyllä. Kolmannen-osapuolen tarkastus voidaan koordinoida ostajan tai projektisopimuksen niin vaatiessa. Tarkastuksen laajuus, näytteenottomenetelmä, testausvaatimukset ja tarkastusvirasto tulee sopia ennen tuotantoa.
K: Voidaanko kiireellisiä tilauksia tukea?
V: Nopeutettu tuotanto voidaan arvioida nykyisen kapasiteetin, materiaalin saatavuuden, tilausmäärän ja kokoonpanon mukaan. Ostajien tulee ilmoittaa vaadittu toimituspäivä tarjousta pyytäessä, jotta tuotanto- ja toimitusvaihtoehtoja voidaan tarkastella yhdessä.
