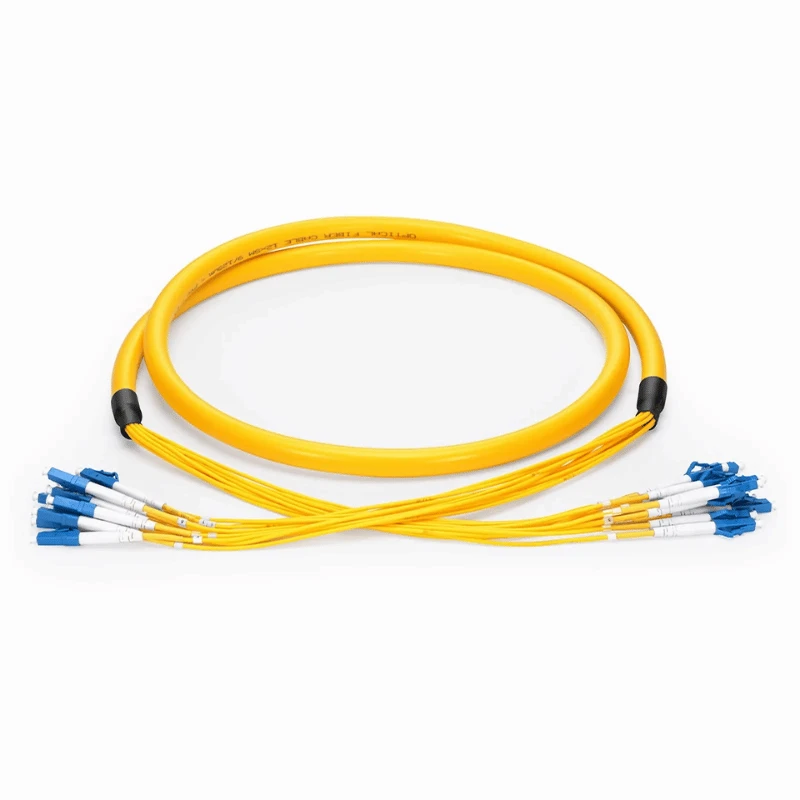

MPO:n ja LC:n yksimuotokuitukaapeli on tehtaalla{0}}päätetty OS2-katkaisukokoonpano, joka muuntaa monikuituisen MPO/MTP-liitännän yksittäisiksi LC-duplex-liitoksiksi.
Tekniset tiedot
|
Parametri |
Erittely |
|
Tuotetyyppi |
MPO-LC:n yksimuotokuitukaapeli |
|
Kuitutyyppi |
OS2 Single Mode, 9/125 μm |
|
Kuitulaatu |
G.652.D / G.657.A1 |
|
Kuitumäärä |
8/12/24 kuituja |
|
MPO-liitin |
MPO/MTP-yhteensopiva, mies/nainen |
|
MPO puolalainen |
UPC / APC |
|
LC-liitin |
LC Duplex |
|
LC puolalainen |
UPC / APC |
|
Vastakkaisuus |
Tyyppi A / Tyyppi B / Tyyppi C |
|
Lisäyksen menetys |
Vakiohäviö Pienempi tai yhtä suuri kuin 0,35 dB; Pieni häviö Pienempi tai yhtä suuri kuin 0,20 dB |
|
Palautustappio |
UPC Suurempi tai yhtä suuri kuin 50 dB; APC Suurempi tai yhtä suuri kuin 60 dB |
|
Kaapelin pituus |
Mukautettu |
|
Breakout pituus |
Mukautettu |
|
Takin vaihtoehdot |
LSZH / OFNP |
|
Käyttölämpötila |
-20 asteesta +70 asteeseen |
|
Optinen testaus |
Lisäyksen menetys / palautustappio |
|
Testidokumentaatio |
Yksittäinen optinen testiraportti |
|
Vakio |
IEC 61300-3-35 |
MPO-to-LC Breakout -kokoonpano
Kaapeli käyttää monikuituista MPO/MTP-liitäntää toisella puolella ja erottaa yksittäiset kuidut katkaisuosan kautta LC-duplex-liitäntöihin toisella puolella.
Standardi dupleksisuhde MPO-kuitujen määrän ja LC-liitäntöjen välillä on:
|
MPO-kuitumäärä |
Normaali LC-kaksipuolinen järjestely |
|
8 kuitua |
4 × LC Duplex |
|
12 kuitua |
6 × LC Duplex |
|
24 kuitua |
12 × LC Duplex |
LC-puolen kuitujärjestely määräytyy vahvistetun kuitukartoituksen perusteella eikä pelkästään kuitumäärän perusteella.
Määritys ja vahvistus
Ennen tuotantoa MPO{0}}to-LC-kokoonpano tulee tarkistaa aiotun linkin liitäntöjen ja optisten vaatimusten suhteen.
Liittimen kokoonpano
Määritä MPO-sukupuoli ja kiillotus MPO-liittymän mukaan. LC-puolella käytetään duplex-liittimiä, joissa on tarvittava UPC- tai APC-kiillotus.
Napaisuus ja kuitukartoitus
Valitse tyyppi A, tyyppi B tai tyyppi C vaaditun kuitukartoituksen ja olemassa olevan MPO-liitäntäkaavion mukaan. Jos vaadittu napaisuus on epäselvä, olemassa oleva kaapelispesifikaatio tai kytkentäkaavio voidaan toimittaa vahvistusta varten.
Optinen menetys
Valitse tavallinen-häviö tai pieni{1}}häviömääritys koko optisen linkin lisäys-tappiobudjetin mukaan.
Kaapelin mitat
Vahvista kaapelin kokonaispituus ja katkaisupituus laiteasetelman ja vaaditun LC-liitäntäkohdan mukaan.
MPO-to-LC Assembly Manufacturingille
Tekniset tiedot-Perustuva kokoonpano
Jokainen kokoonpano valmistetaan vahvistetusta kuitumäärästä, liitinkokoonpanosta, napaisuudesta, kuitukartoituksesta ja kaapelin mitoista, ja hyväksyttyä kokoonpanoa käytetään tuotannon referenssinä.
MPO/MTP & LC irtisanominen
MPO/MTP- ja yksittäiset LC-duplex-liittimet on tehtaalla{0}}päätetty määritellyn liitinkokoonpanon mukaisesti ja kiillotettu käyttämällä valvottuja pääte- ja tarkastusprosesseja.
Hallittu Breakout
Breakout-osa erottaa kuidut määritettyihin LC-liitäntöihin säilyttäen samalla vahvistetun kuitujärjestelyn kokoamisprosessin ajan.
Tuotannon valvonta
DIMI:n kuitu{0}}optisten kokoonpanojen tuotantoa tukevat optiset testaus- ja tarkastuslaitteet liittimen ja optisen suorituskyvyn tarkistamiseksi ennen toimitusta.
Testaus & Tarkastus
100 % optinen testaus
Jokaiselle valmiille kokoonpanolle suoritetaan asennushäviö- ja palautushäviötesti ennen toimitusta optisen suorituskyvyn varmistamiseksi määritettyjen vaatimusten mukaisesti.
Liittimen pää-Kasvojen tarkastus
MPO/MTP- ja LC-liittimien päätypinnat tarkastetaan kontaminaatioiden, naarmujen, kuoppien ja muiden olosuhteiden varalta, jotka voivat vaikuttaa liittimien yhteensopivuuteen tai optiseen suorituskykyyn.
3D-geometrian vahvistus
Interferometrinen tarkastus varmistaa liittimen kokoonpanolle määritetyissä tapauksissa liittimen pään{0}}pinnan geometrian, mukaan lukien kuidun korkeuden, kaarevuussäteen ja kärjen poikkeaman.
Testidokumentaatio ja jäljitettävyys
Toimitetusta kokoonpanosta voidaan toimittaa yksittäisiä optisia testitietoja, ja testitietue on tarvittaessa linkitetty vastaavaan tuotantotunnisteeseen.
Project{0}}Special Configuration
Tarjousta varten ostajat voivat antaa MPO{0}}to-LC-kokoonpanon määrittämiseen ja vahvistamiseen tarvittavat tiedot:
Yhteyden tiedot
MPO-liitäntä ja liittimen sukupuoli
Kuitumäärä
Napaisuus ja kuitukartoitus
MPO- ja LC-kiillotusvaatimukset
Fyysiset tiedot
Kaapelin kokonaispituus
Purkamisen pituus
Takin vaatimus
Tilauksen tiedot
Vaadittu määrä
Merkintä- tai tunnistusvaatimukset
Pakkausvaatimukset
Kun napaisuus tai kuitukartoitus on epäselvä, olemassa oleva kaapelispesifikaatio, kytkentäkaavio, liitosliitäntä tai laitetiedot voidaan toimittaa konfiguraatiotarkistuksia varten ennen tuotantoa.
Toistuvien tilausten osalta voidaan viitata aiemmin hyväksyttyyn tuotantospesifikaatioon, jotta sama vahvistettu kokoonpano säilyy, kun projektin vaatimukset pysyvät ennallaan.
FAQ
K: Mitä eroa on MPO-LC-katkaisukaapelilla ja MPO-runkokaapelilla?
V: MPO-LC-katkaisukaapeli muuntaa monikuituisen MPO/MTP-liitännän yksittäisiksi LC-duplex-liitoksiksi, kun taas MPO-runkokaapeli ylläpitää MPO/MTP-liitäntöjä molemmissa päissä monikuituyhteyttä varten.
K: Mitä eroa on MPO:n ja MTP:n välillä MPO-LC-kaapelissa?
V: MPO on standardoitu moni{0}}kuituliitinliitäntä, kun taas MTP on tehokkaampi-liitin, joka perustuu MPO-liitäntään. Vaadittu liitinkokoonpano on sovitettava asennukselle määritettyyn liitäntäliitäntään.
K: Miten MPO–LC-kaapeli pitäisi valita korvaavaan asennukseen?
V: Sovita korvaava kaapeli olemassa olevaan kuitumäärään, MPO-liitäntään, liittimen sukupuoleen, napaisuuteen, kuitukartoitukseen, LC-kokoonpanoon, kaapelin mittoihin ja optisiin vaatimuksiin ennen tilaamista.
K: Miten MPO–LC-kaapeli vaikuttaa optisen linkin budjettiin?
V: Kokoonpano lisää liitin- ja päätehäviön optiseen linkkiin, joten sen määritetty tai mitattu lisäyshäviö tulee ottaa huomioon laskettaessa käytettävissä olevaa järjestelmän häviömarginaalia.
K: Mikä taivutussäde tulisi ottaa huomioon MPO-LC-katkaisukaapelissa?
V: Pienin taivutussäde tulee vahvistaa valitusta kaapelirakenteesta ja ottaa huomioon sekä pääkaapelin osan että irrotusalueen osalta, kun kokoonpanoa reititetään rajoitettujen tilojen läpi.
K: Mitä testidokumentaatioita toimitetaan MPO:n ja LC:n yksimuotokuitukaapelin mukana?
V: Toimitetulle kokoonpanolle voidaan toimittaa yksittäisiä optisia testitietoja, mukaan lukien mitatut sisäänvientihäviön ja palautushäviön tulokset, jotta voidaan tarkistaa määritettyjen vaatimusten perusteella.
K: Mikä on MPO:n ja LC:n yksimuotokuitukaapelin MOQ?
V: Normaali MOQ on 500 kappaletta kokoonpanoa kohti, ja lopullinen määrä vahvistetaan vaaditun kuitumäärän, liitinkokoonpanon ja projektivaatimusten mukaan.
K: Mikä on MPO:n toimitusaika LC-yksimuotokuitukaapeliin?
V: Näytteet voidaan yleensä valmistaa 3–5 työpäivässä, kun taas massatuotanto vaatii tyypillisesti 15–30 työpäivää vahvistetusta kokoonpanosta ja tilausmäärästä riippuen.
