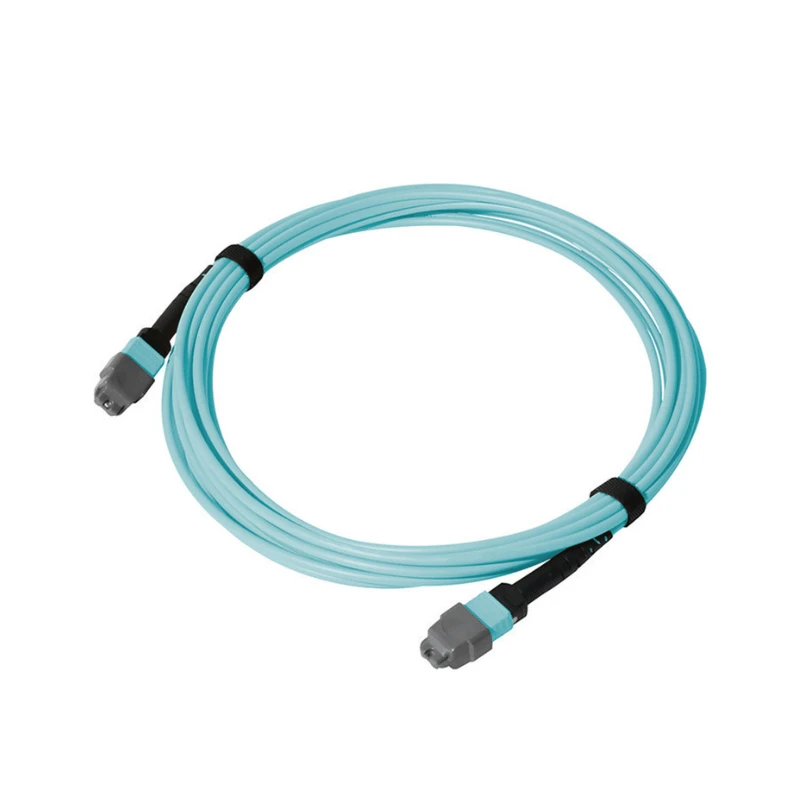

MTP Loopback Cable on tehtaalla{0}}koottu monikuituoptinen kokoonpano, joka tarjoaa määritellyn optisen paluupolun MTP/MPO-liitännän kautta. Se reitittää lähetetyt optiset kanavat takaisin määrätyille vastaanottokanaville samassa rajapinnassa lähetin-vastaanottimen todentamista, kytkin-porttien testausta, laitteiden diagnostiikkaa ja optisia testaustoimenpiteitä varten.
Tekniset tiedot
|
Parametri |
Erittely |
|
Tuotetyyppi |
MTP Loopback -kaapeli |
|
Liittimen tyyppi |
MTP® / MPO |
|
Liittimen sukupuoli |
MTP® uros (ohjaustapeilla) / naaras (ilman ohjaustappeja) |
|
Kuitumäärä |
8/12/16/24 kuitua |
|
Kuitutyyppi |
Monitila: OM3 / OM4 / OM5; Yksi-tila: OS2 |
|
Kiillotettu liitin |
PC / UPC / APC kuitukokoonpanon mukaan |
|
Kuitukartoitus |
Normaali tai asiakkaan-määritetty lähetys-to-Rx-kartoitus |
|
Vastakkaisuus |
Tyyppi A / Tyyppi B / Tyyppi C, tarvittaessa |
|
Lisäyksen menetys |
Vakiohäviö: pienempi tai yhtä suuri kuin 0,70 dB; Pieni häviö: pienempi tai yhtä suuri kuin 0,35 dB |
|
Palautustappio |
Kuitutyypin, kiillotuksen ja valitun suorituskykyluokan mukaan |
|
Vaimennus |
Vakio: 0 dB; Mukautettu vaimennus saatavilla |
|
Testaa aallonpituutta |
Monimuoto: 850 / 1300 nm; Yksi-moodi: 1310 / 1550 nm |
|
Takin vaihtoehdot |
PVC / LSZH / OFNR / OFNP, kokoonpanon mukaan |
|
Käyttölämpötila |
-20 asteesta +70 asteeseen |
|
Standardit / vaatimustenmukaisuus |
IEC 61754-7; TIA-604-5; RoHS; REACH |
MTP Loopback Cable Interface Configuration
Määritä MTP-takaisinkytkentä kohdetestiliittymän mukaan. Vaadittu konfiguraatio on vahvistettava ennen tuotantoa liitännän, liittimien yhdistämisen, kanavakartoituksen ja optisen testauksen perusteella.
Yhdistä kuitujen määrä käyttöliittymään:Valitse kuitujen määrä testattavan liitännän aktiivisten optisten kanavien ja liitinkokoonpanon mukaan.
Yhdistä kuitutyyppi optiseen liitäntään:Yhdistä kuitutyyppi kohdelähetin-vastaanottimelle, laitteelle tai testilaitteistolle määritettyyn optiseen tilaan.
Vahvista MTP/MPO-liittimen sukupuoli:Vahvista tarvittava liittimen sukupuoli liitosliittymästä; urosliittimet on kiinnitetty, kun taas naarasliittimet on irrotettu.
Vahvista Tx{0}}to-Rx-kartoitus:Vahvista vaadittu Tx-to-Rx-kanavasuhde ennen tilaamista, erityisesti sovelluskohtaisten-testikokoonpanojen osalta.
Tarkista optisen testin kunto:Varmista, vaatiiko testi suoran vai vaimennettua takaisinkytkentää, ja määritä vaadittu vastaanotto-tehoehto tarvittaessa.
Tx-to-Rx Fiber Mapping
Silmukan konfiguraation ei määrittele ainoastaan kuitumäärä, vaan myös se, kuinka lähetetyt kanavat palautetaan aiotuille vastaanottokanaville.
Vakiokartoitus
Vakiokokoonpanot noudattavat vahvistettua kuitu{0}}sijaintisuhdetta määritetylle MTP/MPO-rajapinnalle.
Mukautettu kartoitus
Asiakkaan-määrittämä Tx-to{2}}Rx-reititys voidaan tarkistaa kuitu-sijaintikaaviosta, porttikartasta tai laitemäärityksistä.
Kartoituksen vahvistus
Sisäinen reititys tarkistetaan vahvistettua tuotantokartoitusta vastaan ennen toimitusta.
Vaimennus ohjattua takaisinkytkentätestausta varten
Suora loopback:Suora loopback palauttaa lähetetyn signaalin ilman tarkoituksellista lisättyä vaimennusta, kun tuloksena oleva vastaanottoteho täyttää testivaatimuksen.
Vaimennettu takaisinkytkentä:Vaimennettu konfiguraatio lisää tietyn optisen lisähäviön, kun testi vaatii pienempää vastaanottotehoa.
Vaimennuksen määritys:Määritä vaadittu vaimennus tai kohdevastaanottimen kunto, jotta optinen konfiguraatio voidaan varmistaa ennen tuotantoa.
Tehdastarkastus
MTP-palautuskokoonpanot tarkistetaan ennen toimitusta vahvistettujen tuotantospesifikaatioiden perusteella, jotka kattavat liittimen geometrian, pää{0}}pinnan kunnon, optisen suorituskyvyn ja määritellyn Tx-to{2}}Rx-reitityksen.
Liitin ja pääte-Face Control:3D-interferometritarkastusta käytetään MTP/MPO-liittimen geometrian tarkistamiseen, mukaan lukien kuidun korkeus, kärjen poikkeama ja kaarevuussäde, kun taas liittimen päätypinnat tarkastetaan kontaminaatioiden ja näkyvien vikojen varalta.
Optinen ja kartoitusvahvistus:Jokainen kokoonpano testataan erikseen lisäyshäviön ja paluuhäviön varalta määritetyn konfiguraation ja testiaallonpituuden mukaisesti, kun taas määritetty Tx{0}}to-Rx-reititys tarkistetaan vahvistettua tuotantokartoitusta vastaan.
Testitiedot:Yksittäisistä kokoonpanoista voidaan toimittaa sarjoitetut testitietueet, mukaan lukien sovellettavat optiset testitiedot ja tarkastustulokset tuotteen hyväksyntää ja saapuvaa tarkastusta varten.
Mukautettu MTP Loopback -kokoonpano
Mukautetut MTP-palautuskaapelit on määritetty vastaamaan asiakkaan laitteisto- tai testi{0}}laitteistovaatimuksia.
Käyttöliittymän viite
Tarjoa kohdelaite, lähetin-vastaanotin tai testi{0}}kiinnitinliitäntä, jotta tarvittava liitin- ja kokoonpanokokoonpano voidaan tarkistaa ennen tuotantoa.
Karttaviittaus
Jos käytät ei--standardia takaisinkytkentää, anna porttikartta, kuitu-sijaintikaavio tai Tx-to{3}}Rx-johdotustiedot.
Optinen vaatimus
Anna vaadittu vaimennus tai kohdevastaanottimen kunto, kun ohjattu optinen teho on osa testispesifikaatiota.
Tuotantoviite
Anna vaadittu kaapelin pituus, määrä, tunniste ja pakkausvaatimukset tarjousta ja tuotantoa varten.
Sovelluskohtaisten-kokoonpanojen osalta DIMI tarkistaa toimitetun käyttöliittymän, kartoituksen ja testausvaatimukset ennen tuotantoa, jotta valmistusspesifikaatio voidaan varmistaa pyydettyä kokoonpanoa vastaan.
FAQ
K: Mitä eroa on MTP-palautuskaapelilla ja MTP-runkokaapelilla?
V: MTP-runkokaapeli tarjoaa monikuituyhteyden kahden verkkoliitännän välillä, kun taas MTP-palautuskaapeli luo sisäisen optisen paluupolun yhden liitännän testaamista varten.
K: Voidaanko yhtä MTP-palautuskaapelia käyttää eri lähetin-vastaanotinkokoonpanoissa?
V: Ei välttämättä. Erilaiset lähetin-vastaanottimen liitännät voivat vaatia erilaisia liitinkonfiguraatioita, aktiivisten kuitujen paikkoja, kanavamäärityksiä ja optisia olosuhteita, joten takaisinkytkentä tulisi sovittaa tiettyyn testattavaan liityntään.
K: Miksi MTP-palautus, jolla on oikea kuitumäärä, voi silti epäonnistua porttitestissä?
V: Kuitujen määrä ei yksin määritä optista paluureittiä. Virheellinen Tx-to-Rx-suhde, liittimen määritys tai testitila voi aiheuttaa epäonnistuneen tuloksen, vaikka kuitujen määrä täsmääisi.
K: Mikä voi aiheuttaa odottamattoman optisen menetyksen MTP-palautustestin aikana?
V: Odottamaton menetys voi johtua liittimen päiden -pintojen kontaminaatiosta, liittimen geometriasta, kuituvauriosta, konfiguraatiovirheestä tai mittausolosuhteista. Testauksen aallonpituus ja mittausasetukset tulee tarkistaa myös silloin, kun mitattu häviö on odotetun alueen ulkopuolella.
K: Voinko tilata MTP-palautuskaapelinäytteen ennen joukkotilauksen tekemistä?
V: Kyllä. Tekniset näytteet ja ensimmäiset koetilaukset voidaan järjestää pienemmillä määrillä kuin tavallinen bulkki-MOQ vaadituista konfiguraatioista riippuen.
K: Mikä on tyypillinen läpimenoaika tavallisille MTP loopback -kaapelikokoonpanoille?
V: Vakiokokoonpanot voidaan yleensä tehdä 3–7 työpäivässä. Lopullinen tuotantoaikataulu vahvistetaan tilausmäärän ja mahdollisten ei--standardivaatimusten mukaan.
K: Voiko DIMI toimittaa testiraportteja MTP-palautuskaapeleista?
V: Kyllä. Yksittäisistä kokoonpanoista voidaan toimittaa sarjoitetut testitietueet, jotka sisältävät soveltuvan välityshäviön, palautushäviön ja tarkastustiedot, jotka ovat saatavilla tuotteen pätevöintiä ja tulevaa tarkastusta varten.
K: Mikä on MTP-palautuskaapeleiden MOQ?
V: Tavallinen bulkki-MOQ on 500 kappaletta tyyliä kohti, kun taas suunnittelunäytteitä ja alkukoetilauksia voidaan järjestää pienemmillä määrillä vaaditusta kokoonpanosta riippuen.
