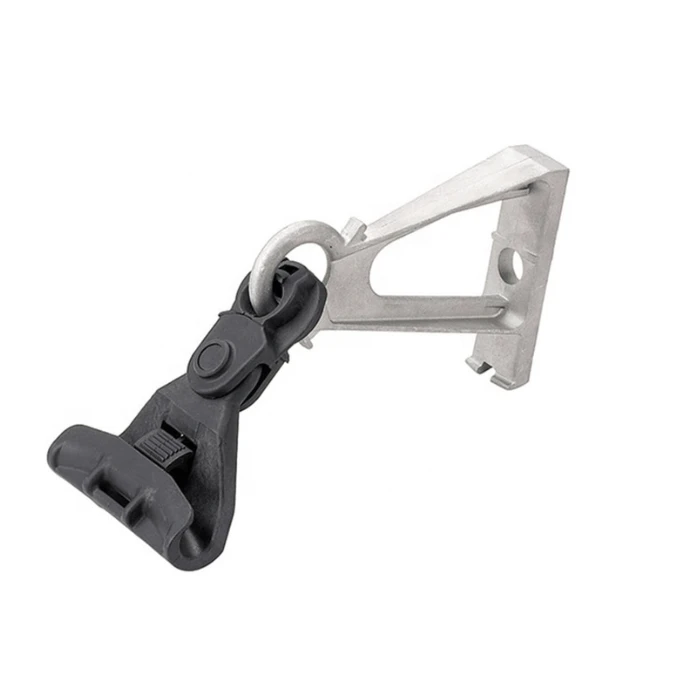

Kuituoptisen kaapelin ripustuskiinnike on suunniteltu tukemaan ja kiinnittämään antennikuituoptisia kaapeleita välinapoihin, torneihin tai poikki{0}}varsirakenteisiin. Puristinkokoonpanossa yhdistyvät kuormitusta-kantava runko, kaapelin-kosketinsisäke tai esimuotoillut panssaritangot ja kiinnityslaitteet mekaanisen kuormituksen jakamiseksi ja kaapelin vaippaan kohdistuvan liiallisen paineen rajoittamiseksi.
Tekniset tiedot
|
Parametri |
Erittely |
|
Soveltuvat kaapelityypit |
ADSS, kuva-8, pyöreät itsekantavat, valitut FTTH-kaapelit |
|
Kaapelin halkaisija |
Ø6–20 mm; muut valikoimat räätälöitynä |
|
Tyypillinen nimellinen mekaaninen kuormitus |
10–30 kN vakiomalleissa; vahvistetut kokoonpanot 100 kN asti |
|
Sovellettava jänneväli |
Jopa 400 m vakiokokoonpanoissa |
|
Linjan konfigurointi |
Suorat reitit ja kohtuulliset taipumakulmat |
|
Asuminen |
Valettu alumiiniseos tai tietty metallirakenne |
|
Kaapeli{0}}kontaktimateriaali |
EPDM tai muu UV-/sää{0}}kestävä elastomeeri |
|
Panssarin sauvat |
Galvanoitu teräs tai alumiini{0}}päällystetty teräs kokoonpanosta riippuen |
|
Laitteisto |
304/316 ruostumaton teräs tai galvanoitu teräs |
|
Käyttölämpötila |
Tyypillisesti -40 astetta +65 asteeseen |
|
Pinnan suojaus |
Anodisointi, galvanointi tai muu määritelty korroosiosuojaus |
|
Paino |
Noin 0,45–2,8 kg, mallista riippuen |
Mekaaninen suunnittelu ja kaapelien yhteensopivuus
Ripustuskiinnike on suunniteltu säilyttämään kaapelin asento samalla, kun se jakaa tukivoiman kaapelin kosketusalueelle. Konfiguraatioissa, joissa käytetään esimuotoiltuja kierrehaarniskatankoja, tangot mukautuvat kaapelin pintaan ja jakavat mekaanisen rasituksen pidemmälle kosketuspituudelle, mikä vähentää paikallista kuormitusta ulkovaippaan.
EPDM tai vastaava elastomeerisisäke voi tarjota lisävaimennusta ja kitkaa kaapelin ja puristimen rungon välillä. Tämä on erityisen tärkeää lentoreiteillä, jotka ovat alttiina tuulen{1}}aiheuttamalle liikkeelle ja lämpötilan muutoksille.
Kaapelin halkaisija on sovitettava määritettyyn kiinnitysalueeseen. Puristinta ei tule valita pelkästään nimellisen kaapelityypin mukaan; todellinen valmis ulkohalkaisija ja asennuskuorma tulee tarkistaa mallin spesifikaatioiden mukaan.
Sovellukset
Ripustuskiinnikettä käytetään valokuitukaapelin asentamiseen:
- FTTH- ja FTTx-antenniverkot
- ADSS-pääsy ja runkoverkot
- Tietoliikennelinjat sähköpylväissä
- Maaseudun ja kaupunkien laajakaistainfrastruktuuri
- Kampus, teollisuuspuisto ja yksityiset viestintäverkot
- Sähköverkkojen viestintäjärjestelmät, joissa käytetään yhteensopivaa itse{0}}tukevaa kuitukaapelia
- Liikenne- ja infrastruktuuriliikennereitit
Asennusmenetelmä
Puristin voidaan asentaa pylväisiin, torneihin tai poikki{0}}varsiin käyttämällä yhteensopivia pylväspultteja, ruostumattomasta teräksestä valmistettuja hihnoja, J-koukkuja, U-muotoisia sakkeleita tai erityisiä asennuskiinnikkeitä valitusta laitteistokokoonpanosta riippuen.
Vakioripustussovellukset:
Vahvista kaapelin todellinen ulkohalkaisija ja valittu puristusalue.
Tarkista jänneväli, reittikulma, tuuli-/jääkuormitus ja vaadittu mekaaninen kuormitus.
Aseta kaapeli oikein puristinrunkoon tai esimuotoiltuun ripustuskokoonpanoon.
Asenna puristin tarkoitettuun pylvääseen, torniin tai kannattimeen.
Kiristä kiinnitysosat määritetyn asennusmomentin mukaisesti.
Varmista, että kaapeli on tuettu tukevasti ilman liiallista puristusta, vaipan muodonmuutoksia tai jyrkkää taipumista.
Räätälöinti / OEM
OEM-kokoonpanot ovat saatavilla kaapelin halkaisijan, kaapelin rakenteen, vaaditun jännevälin, mekaanisen kuormituksen, panssarin -varren pituuden, asennusliitännän ja asennusrakenteen mukaan.
Räätälöinti voi sisältää myös:
- Puristimen rungon mitat ja geometria
- Esimuotoiltu tangon pituus ja materiaali
- Asennuskannattimet ja laitteistot
- Ruostumattomat{0}}teräkset tai galvanoidut komponentit
- Tuotemerkinnät ja tunnisteet
- Asiakkaan pakkaus ja etiketöinti
RFQ-arviointia varten ostajien tulee ilmoittaa kaapelin tyyppi, todellinen ulkohalkaisija, tyypillinen jänneväli, enimmäisjänneväli, linjakulma, asennusrakenne ja ympäristöolosuhteet.
Tarkastus ja testaus
Tyypillisiä tarkastuskohteita ovat:
- Kaapelin halkaisijan yhteensopivuus ja mittojen tarkastus
- Visuaalinen ja pinta{0}}viimeistely
- Materiaalin ja pinnoitteen tarkastus
- Mekaaninen kuormitus/rikko{0}}kuormitustestaus
- Liukastumisen tai pitämisen{0}}voimatestaus
- Laitteen sopivuuden ja kiinnityksen tarkastus
- Korroosionkestävyys-testaus, jos se on määritetty
- UV- ja ympäristönkesto{0}}polymeerikomponenttien testaus
Tarkastusraportit ja vaatimustenmukaisuusasiakirjat voidaan toimittaa projektin vaatimusten mukaisesti.
FAQ
K: Voidaanko ripustuskiinnikettä käyttää pitkiin{0}}ADSS-asennuksiin?
V: Kyllä. Vakiokokoonpanot on tarkoitettu tavallisille antennivälille, kun taas pitkät-jännevälit ADSS-asennukset voivat vaatia vahvistettuja tai kaksoisripustuskokoonpanoja. Valinnan tulee perustua enimmäisjänneväliin ja laskettuun ympäristökuormitukseen.
K: Voitko toimittaa näytteitä ennen joukkotilausta?
V: Kyllä. Näytteet voidaan järjestää mittojen, kaapeleiden-sovituksen ja asennuksen arvioimiseksi ennen massatuotantoa. Näytemaksut ja rahti vahvistetaan yleensä pyydetyn mallin ja määrän mukaan.
K: Mitä standardeja jousituspuristin voi täyttää?
V: Sovellettavat vaatimukset riippuvat kaapelijärjestelmästä ja kohdemarkkinoista. IEC-, EN-, ASTM- ja{1}}asiakaskohtaiset tekniset tiedot voidaan tarkistaa tarvittaessa. Vaadittu standardi tai projektispesifikaatio tulee ilmoittaa ennen tarjouksen tekemistä.
K: Mitä pakkausta käytetään joukkotilauksiin?
V: Vakiotuotteet pakataan yleensä laatikoihin, joissa on suojaava sisäpakkaus, minkä jälkeen ne asetetaan kuormalavoille, kun niitä tarvitaan vientikäsittelyä varten. Räätälöidyt pahvimerkit, tuoteetiketit, määrät ja pakkaustavat ovat saatavilla tukkutilauksille.
K: Mikä on jousituspuristimien MOQ?
V: Käytännöllinen MOQ tavallisille kaupallisille tilauksille on 500 kappaletta mallia kohden. Sekamalleista tai räätälöidyistä kokoonpanoista voidaan keskustella erikseen tuotantovaatimusten mukaan.
K: Mikä on tyypillinen toimitusaika joukkotilaukselle?
V: Vakiomalleissa tyypillinen käsittelyaika on 7–14 päivää määrityksen ja tilausvahvistuksen jälkeen. Räätälöidyt tuotteet voivat vaatia lisätyökaluja tai tuotantoaikaa, mikä vahvistetaan ennen tilauksen tekemistä.
K: Mitkä maksuehdot hyväksyt?
V: Hyväksymme yleensä T/T-, L/C-, PayPalin ja luottokortin. Muista maksuehdoista voidaan keskustella tilauksen arvon, asiakkaan vaatimusten ja yhteistyöehtojen mukaan.
K: Mitä toimitus- ja vientivaihtoehtoja on saatavilla?
V: Tilaukset voidaan järjestää meritse, lentoteitse tai pikatoimituksena määrästä, kiireellisyydestä ja määräpaikasta riippuen. Yleisiä kauppaehtoja ovat EXW, DAP ja DDP, ja lopullinen toimitusjärjestely vahvistetaan tilauksen ja määränpään mukaan.
