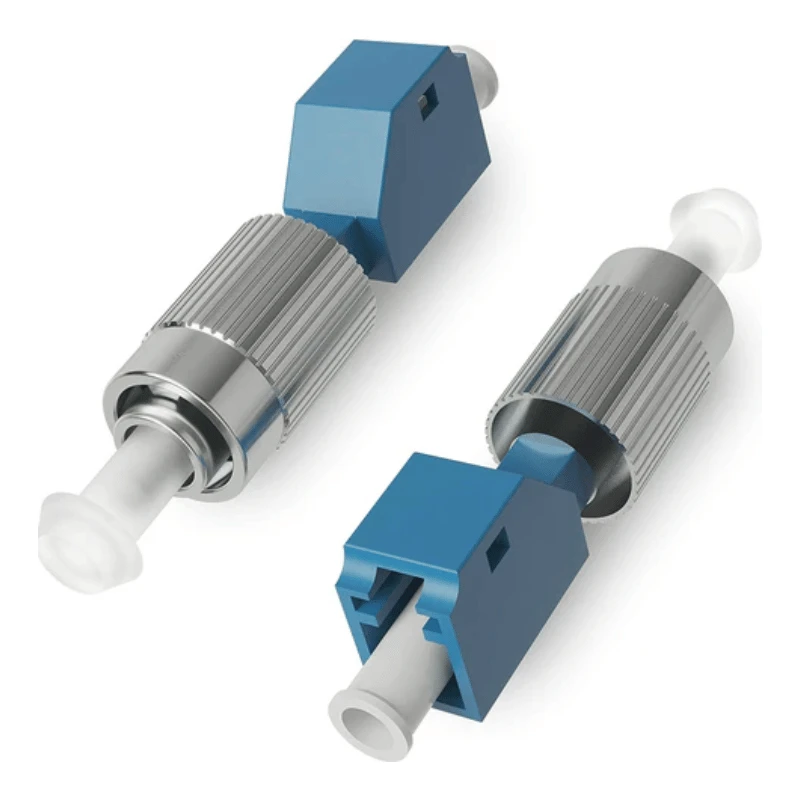

LC-FC-kuituoptiset sovittimet ovat hybridi-naaras--naaras---sovittimia, jotka on suunniteltu yhdistämään LC-päätetyt ja FC-päätetyt kuituoptiset komponentit ilman kuitua uudelleen-päättämistä. Vakiokokoonpano on LC/UPC – FC/UPC, yksisuuntainen, yksimuotoinen OS2 9/125 μm, tarkkuuszirkoniumoksidikeraaminen kohdistusholkki. Erilaisia liittimen kiillotustyyppejä, kuitumuotoja, kotelomateriaaleja ja asennuskokoonpanoja voidaan määrittää projektin vaatimuksia varten.
Sovittimen tekniset tiedot
|
Parametri |
Vakiomääritys |
||
|
Sovittimen tyyppi |
LC-FC -hybridisovitin |
||
|
Liittimen kokoonpano |
LC/UPC:stä FC/UPC:hen |
||
|
Sukupuoli |
Naaras---nainen |
||
|
kanava |
Yksinkertainen |
||
|
Kuitutila |
Yksimuotoinen käyttöjärjestelmä2 9/125 μm |
||
|
Tasausholkki |
Tarkkuuszirkoniumoksidikeramiikka |
||
|
Tyypillinen lisäyshäviö |
Vähemmän tai yhtä suuri kuin 0,3 dB |
||
|
Palautustappio |
Suurempi tai yhtä suuri kuin 50 dB, UPC |
||
|
Kestävyys |
Suurempi tai yhtä suuri kuin 500 paritusjaksoa |
||
|
Käyttölämpötila |
-25 astetta +70 asteeseen |
||
|
Varastointilämpötila |
-40 astetta +85 asteeseen |
||
|
Asennus |
Paneelikiinnitys |
||
|
Asuminen |
Tekninen muovi tai metalli |
||
|
Sovellettavat standardit |
IEC 61754-20 / IEC 61754-13 liitäntävaatimukset; RoHS |
||
LC-liitäntä noudattaa LC-liitinperheen mittavaatimuksia, kun taas FC-puolella käytetään standardoitua 2,5 mm:n holkkiliitäntää ja ruuviliitosrakennetta.
Liittimen yhteensopivuus
Sovitin on suunniteltu suoraa LC---FC-yhteyttä varten, joten se on hyödyllinen, kun laitteet, välipaneelit tai olemassa oleva kuituinfrastruktuuri käyttävät erilaisia liitinalustoja.
LC-puoli:Yhteensopiva tavallisten LC-liittimien kanssa; UPC- ja APC-konfiguraatiot voidaan määrittää.
FC:n puoli:Yhteensopiva tavallisten FC-liittimien kanssa käyttäen vastaavaa PC/UPC- tai APC-kokoonpanoa.
Kuitutilat:siSglemode OS2 on vakiokokoonpano; Monimuotoiset versiot, kuten OM3 ja OM4, voidaan toimittaa, kun sovittimen rakenne ja kohdistusholkki sovitetaan vastaavasti.
Puolalainen vastaavuus:Liittimen kiillotustyypit tulee valita liitoskomponenttien mukaan. LC- ja FC-liitännöillä on erilliset IEC-mittamääritykset.
Sekaliitinverkoissa hybridisovittimen ansiosta ei tarvitse vaihtaa muutoin huollettavia liitäntäjohtoja tai{0}}katkaista asennettua kuitua uudelleen.
Sovittimen rakenne
Sovitin koostuu kahdesta liitinvastakkeesta, tarkkuuskohdistusholkista ja ulkoisesta kotelosta, jossa on tarvittava paneelin{0}}kiinnitysrakenne.
Zirkoniakeraaminen holkki säilyttää holkkien kohdistuksen yhdistämisen ja irrottamisen aikana, mikä auttaa hallitsemaan optisen kytkennän häviämistä. LC-puolella on kompakti lukko{1}}tyyppinen liitäntä, kun taas FC-puolella on FC-liittimille tyypillinen kierrekytkentämekanismi.
Kotelovaihtoehtoja ovat -luja tekninen muovi tai metalli mekaanisista vaatimuksista ja paneelisuunnittelusta riippuen. Voidaan myös konfiguroida pölysuojukset, ikkunaluukut, erilaiset laippamallit ja asiakaskohtaiset asennusominaisuudet.
Sovellukset
Telecom- ja ODF-järjestelmät
Käytetään LC- ja FC-patch-johtojen yhdistämiseen optisissa jakelukehyksissä, kuitupaneeleissa ja operaattoriverkkolaitteissa.
Palvelinkeskus ja Enterprise Fiber Networks
Soveltuu laitteiden siirtämiseen tai vanhaan-uuteen infrastruktuuriin-, jossa LC- ja FC-liitäntöjen on oltava rinnakkain.
FTTx-jakelulaitteet
Voidaan integroida kuitujakelukoteloihin, kaappeihin, päätepaneeleihin ja muihin pääsy{0}}verkkolaitteisiin, joissa tarvitaan sekatyyppisiä liitintyyppejä.
Kuitujen testaus- ja mittauslaitteet
Tarjoaa vaihdettavan LC-to-FC-liitännän optisille testauslaitteille ja laboratorio- tai tuotantotestipaneeleille.
OEM-kuitupaneelit ja -kokoonpanot
Soveltuu paneelivalmistajille, koteloiden rakentajille ja järjestelmäintegraattoreille, jotka vaativat tietyn hybridisovitinkokoonpanon.
Räätälöinti / OEM
Liitinyhdistelmä:Lc-fc ja muut hybridikokoonpanot.
Kiillottaa:Upc tai apc liitinkokoonpanon mukaan.
Kuitutila:Os2-yksitila- ja valitut monimuotokokoonpanot.
Hiha:Zirkonia keraaminen; Vaihtoehtoiset holkkimateriaalit voidaan arvioida tiettyihin sovelluksiin.
Kotelo: Muovi- tai metallirakenne.
Asennus:Vakiopaneeliasennus, laipalliset/laipattomat rakenteet, pidikkeet tai asiakkaan -asennusgeometria.
Suojaus:Pölysuojukset tai sulkimet.
Tunnistus:Kotelon väri, logo, portin numerointi, osanumero ja viivakoodimerkintä.
Pakkaus:Irtotavarat, yksittäiset pussit tai asiakkaan määrittämät{0}}pakkaukset.
Laatu & tarkastus
Laadunvalvonnan tulee kattaa sekä optinen suorituskyky että mekaaninen luotettavuus. Tyypillisiä tarkastuskohteita ovat:
Liitäntähäviön ja paluuhäviön testaus määritetylle liittimelle ja kiillotuskokoonpanolle.
Adapteriliitäntöjen, asennusominaisuuksien ja kohdistuskomponenttien mittatarkastus.
Holkin ja holkin kohdistuksen tarkistus toistettavan pariutumiskyvyn ylläpitämiseksi.
Paritusjaksotestaus-mekaanisen kestävyyden varmistamiseksi.
Silmämääräinen tarkastus kotelon vikojen, holkkien kunnon, kontaminaatioiden ja liittimen liitäntävaurioiden varalta.
Lämpötila- ja ympäristötestaus, kun projektispesifikaatio sitä edellyttää.
Materiaali- ja vaatimustenmukaisuusasiakirjat, mukaan lukien RoHS{0}}-vaatimukset, jos ne on määritelty.
Tarkastuskriteerit ja testiraportit voidaan mukauttaa asiakkaan piirustusten, ostospesifikaatioiden tai sovellettavien kuituoptisten komponenttien standardien kanssa.
FAQ
K: Voitko toimittaa näytteitä ennen joukkotilausta?
V: Kyllä. Voidaan toimittaa näytteitä spesifikaatiota, liittimien yhteensopivuutta ja kokoonpanon arviointia varten ennen massaostamista. Näytemäärä ja mahdolliset näytemaksut voidaan vahvistaa pyydetyn kokoonpanon perusteella.
K: Mikä on LC-FC-kuituoptisten sovittimien MOQ?
V: Vakiokokoonpanoissa MOQ on tyypillisesti 100 kappaletta. OEM-kokoonpanot, erikoismateriaalit tai mukautetut pakkaukset voivat vaatia erilaisen MOQ:n, joka voidaan vahvistaa ennen tarjousta.
K: Mikä on tyypillinen toimitusaika joukkotilauksille?
V: Tyypillinen käsittelyaika on 7–14 päivää tilausmäärästä ja kokoonpanosta riippuen. Toimitusaika on normaalisti 20-30 päivää, lopullinen aikataulu vahvistetaan kohteen ja toimitustavan mukaan.
K: Mitä maksutapoja hyväksyt?
V: Hyväksymme yleensä T/T-, L/C-, PayPalin ja luottokortin. Muista maksuehdoista voidaan keskustella hyväksytyille tilauksille tai erityisille projektivaatimuksille.
K: Mitä toimitustapoja on saatavilla?
V: Tilaukset voidaan toimittaa pika-, lentorahti- tai merirahtikuljetuksena määrästä, toimitusvaatimuksista ja määränpäästä riippuen. DDP-, DAP- ja EXW-ehdot voidaan järjestää myös tilauksen mukaan.
K: Voitko toimittaa tarkastusraportit tilauksen mukana?
V: Kyllä. Tarkastusasiakirjat voidaan toimittaa sovittujen tilausvaatimusten mukaisesti. Tyypilliset tietueet voivat sisältää välityshäviön, palautushäviön, mittatarkastuksen ja silmämääräisen tarkastuksen tulokset.
K: Miten sovitin määritetään tarjousta pyytäessä?
V: Anna vaadittu LC/FC-liitinyhdistelmä, UPC- tai APC-kiillotus, simplex- tai muu kokoonpano, kuitutila, kotelon tyyppi, asennusvaatimukset, määrä ja pakkausvaatimukset. Piirustuksia tai referenssinäytteitä suositellaan räätälöityihin versioihin.
